Химический анкер для бетона: применение, монтаж Fischer и Хилти

Химический анкер для бетона: применение, монтаж Fischer и Хилти

При выполнении строительных работ часто приходится соединять различные тяжелые изделия с основаниями из кирпича, полнотелого или вспененного бетона, природного камня. Для этого рекомендуется применение анкеров, не только внедряющихся подобно дюбелям, но и обеспечивающих крепление необходимых элементов. В последнее время широкое распространение получили химические анкеры: они придают прочность и просты в монтаже. Прежде чем купить современные крепежные детали, стоит ознакомиться с их свойствами, спецификой конструкции и правилами установки.

Особенности анкера и его разновидности

В крепление входит специальный клеящий состав и металлическая вставка – в ее роли выступают резьбовая шпилька, втулка с внутренней резьбой или круглый арматурный стержень. При сборке конструкций в основании заранее сверлят отверстие определенного диаметра и заполняют его клеем. После завершения его полимеризации крепление становится неразъемным.

Химический состав клея производители обычно не разглашают, известен лишь примерный перечень входящих в него элементов:

  • основа – акриловые, полиуретановые или полиэфирные смолы;
  • наполнитель – цемент, кварцевый песок (служат для повышения прочности смеси);
  • химический отвердитель.

Обычно клей является двухкомпонентным, приготавливаемым непосредственно перед монтажными работами. В зависимости от его формы выпуска различают два типа химических анкеров.

1. Дюбель-ампула. Состоит из стеклянного цилиндра с клеем, затвердевающим при контакте с кислородом. Чаще всего в емкости имеется капсула с отвердителем или две разделенные между собой полости. После того как бетон просверлен, в отверстие вставляют ампулу, а в нее забивают или вкручивают стальную деталь. После разрушения стеклянной оболочки клей схватывается, и крепление считается завершенным. Размер ампулы в диаметральном сечении колеблется от 8 до 40 мм. Анкера чаще всего входят в комплект поставки, но их можно купить и отдельно.

2. Химические инъекционные анкерные системы. Отличаются объемом тары с клеем. Маленькие емкости – это картриджи, снабженные носиком для введения и клапаном для выдавливания. Бывают картриджи, рассчитанные на заполнение одного отверстия. Большие упаковки – это тубы, имеющие объем от 360 мл и разделенные на две камеры. Химический клеевой состав выдавливается из них с помощью пистолета.

Химический анкер для бетона: применение, монтаж Fischer и Хилти, цены

Продукция ведущих фирм

Крепление строительных конструкций посредством клеевых соединений становится все популярнее в нашей стране. Повышенным спросом пользуется продукция от европейских производителей – Фишер (Германия) и Хилти (Лихтенштейн).

1. Анкер Фишер. Он выпускается в виде ампул и картриджей. Тип RM (размер от М8 х 80 до М30 х280) представляет собой двойную ампулу. Эта разновидность применяется, если предполагается использовать анкеры для бетона FCR-A или шпильки RG (больше информации о бетонных анкерах в данной статье). Чтобы произвести крепление арматуры, рекомендуется Фишер FHP c капсулами от 10 х 90 до 20 х 180. Пористый бетон анкеруют с помощью картриджных видов Fischer с емкостью от 150 мл. Предпочтительны варианты туб с адаптерами – они приспособлены под стандартные пистолеты для герметика.

2. Анкер Хилти. Изделия ампульного типа имеют маркировку HVU, размер колеблется от М8 х 80 до М39 х 360. Они комплектуются капсулами с полиуретановой метаакриловой смолой, кварцевым песком и отвердителем. Картриджные варианты маркируются как HIT, снабжены одним или двумя смесителями и отличаются по объему. Чтобы анкеровать бетон с помощью картриджей, нужен специальный дозатор Хилти.

Химический анкер для бетона: применение, монтаж Fischer и Хилти, цены

В каких случаях лучше использовать такой крепеж?

Существуют ситуации, когда применение традиционных металлических и пластиковых распорных дюбелей не оправдывает себя. Химический вариант анкера обеспечивает более надежное крепление, если в качестве строительного материала выступают:

  • пустотелый силикатный или керамический кирпич;
  • ячеистый бетон любого типа;
  • пористый камень – ракушечник, песчаник, известняк.
Химический анкер для бетона: применение, монтаж Fischer и Хилти, цены

Если в строительстве использован классический бетон, то и в этом случае химический крепеж в полной мере проявляет свои преимущества – вот основные из них:

1. более высокая несущая способность, по сравнению с традиционными дюбелями;

2. бетон не испытывает растягивающих напряжений;

3. отсутствие температурных деформаций;

4. монолитность – она возникает после отверждения клеевого состава за счет молекулярной адгезии с материалом основания;

5. устойчивость к коррозии;

6. широкий диапазон резьбовых элементов – их размер варьируется от М4 до М52;

7. герметичность соединения – это предотвращает нарушение гидроизоляции.

Если бетон плотный, для анкеровки можно использовать ампулы – их применение отличается максимальной простотой и скоростью. Единственным недостатком этого варианта является цена – она колеблется от 50 до 500 рублей за штуку.

Выбирая анкер для ячеистого бетона, лучше отдать предпочтение инъекционным системам. Они позволяют регулировать степень заполнения, чтобы не осталось пустот. Преимущество профессиональных туб – экономичность упаковки, за счет чего значительно снижается стоимость изготовления каждого отверстия.

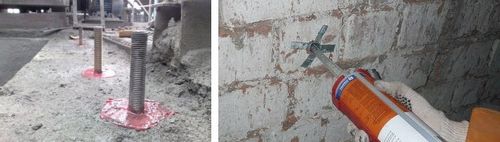

Нюансы монтажа

Чтобы произвести фиксацию шпильки либо арматуры с помощью ампулы, последовательно выполняют комплекс простых операций.

1. Очищают бетон от пыли и грязи, дрелью сверлят отверстие, из которого затем щеткой или насосом извлекают образовавшуюся пыль и влагу. Размер посадочного места должен превышать диаметр анкера примерно на 2 мм.

2. В подготовленную дыру вставляют ампулу, содержащую клеящий химический состав.

3. Стеклянный цилиндр разбивают, вводят в него стальной стержень.

4. Ожидают застывания связующего компонента.

Чтобы анкеровать вспененный бетон, выполняют коническое отверстие и вставляют в него перфорированную гильзу для предотвращения излишнего вытекания клея в полости. Состав готовят согласно инструкции, перемешивают отвердитель с клеем и нагнетают в отверстие. Далее в бетон вводят стальной стержень и оставляют его до затвердения массы.

Следует помнить, что продолжительность застывания зависит от особенностей клея и температуры окружающей среды. При +20 °C клей застывает 20-40 минут, а при -5 °C – до 6 часов. Если мороз сильнее, то химический процесс полимеризации практически не происходит.

Стоимость

Средняя цена изделий, с помощью которых можно надежно соединить бетон со всеми видами строительных конструкций из различных материалов, приведена в таблице.

Производитель Маркировка Описание Цена, рубли
Фишер RM 20 10 ампул 1 570
Фишер FIS P 300T картридж 0,5 л 450
Фишер FIS G М10 х 120 оцинкованная сталь, диаметр ампулы 14 мм 260
Хилти HIT-RE 500/330 картридж 0,33 л 1 300
