Технология строительства домов с помощью скользящей опалубки применима для возведения монолитных сооружений, которые имеют компактный периметр и отличаются отсутствием стыков. Бетонирование стен осуществляется посредством домкратов.

Характерной особенностью является возможность создавать многоэтажные комплексы (высотой более 25 метров) различных архитектурных решений. По сравнению с другими видами эта методика снижает общие затраты на 25 %. В монолитных зданиях используют съемные и стационарные формы.

Специфика заключается в том, что опалубка не отстает от бетона, а скользит по вертикали. В ходе работ устанавливают наружные и внутренние щиты, имеющие одинаковую высоту 1,2 м и расширенные к низу, для предотвращения срывов и зацепок раствора и уменьшения силы трения.

Расположенные на расстоянии 2 метров (по периметру) домкратные балки обеспечивают стабильность сооружения.

Рама является несущей основой для подмостей и рабочей площадки с оборудованием. В нижней части стержни приварены к арматурным элементам фундамента. Наращивание высоты производят посредством резьбовых соединений. Домкраты, которые поднимают все детали подвижной опалубочной системы по штифтам, устанавливают на рамах.

Особенности применения опалубки

При изготовлении используют древесину для балок и настилов и металл для остальных элементов. При большом объеме работ внутреннюю поверхность щитов обшивают фанерой или сталью. Строительство связано с некоторыми нюансами:

1. Грузоподъемность домкратов составляет 5-10 тонн при массе 15-20 кг.

2. В ходе процесса важно соблюдать требования к смеси из бетона, которые влияют на специфику заливки. Применяемые компоненты должны обеспечивать схватывание от 3 часов. Для регулировки добавляют ускорители и пластификаторы (поташ, калия карбонат, нитрат кальция, кристаллогидрат, Лигнопан). Во время застывания необходимо контролировать скорость набора прочности.

3. Послойная выкладка раствора зависит от давления на щиты. Необходимо равномерно распределять смесь, не допуская образования швов. Но если увеличить скорость подъема, высота слоя может быть недостаточной, что скажется на прочности сформированных стен, поэтому для гарантированной крепости бетона используют средства тепловой обработки. Опалубку и навесные подмостки укрывают брезентом и устанавливают специальное оборудование для прогрева. Эта технология подходит для регионов с холодным климатом.

4. В некоторых случаях в строительстве методом скользящей опалубки выбирают другой вариант, подразумевающий применение противоморозных добавок (поташ или нитрат натрия). Недостаток способа заключается в том, что свойства примесей мешают беспрерывной подаче раствора, это ведет к образованию перепадов толщины и подтеков.

5. В начале работы бетон заливают на высоту 80-100 см по всему периметру сооружения, далее добавляют еще 30 см смеси. Уплотнение производят с помощью строительного вибратора. Укладка каждого последующего слоя происходит до того, как схватится предыдущий.

Как строят дома скользящей опалубкой: преимущества метода, описание технологии по шагам

Домкраты

При строительстве зданий используется несколько видов домкратов.

  • Ручные устройства не могут обеспечить высокую скорость, стержни остаются в конструкции после застывания. При расчетах эти элементы включают в вес общей арматуры.
  • Гидравлическое и электрическое оборудование подразумевает присоединение трубки, образующей отвод в бетоне. В этом канале находится стержень, который вынимается по окончании работ. Подъем опалубки осуществляется несколькими одновременно действующими домкратами. Управление происходит с пульта насосно-распределительной станции. Устройство такого механизма включает зажимные элементы (конусообразная обойма и шесть вкладышей клиновидного типа) и рабочий цилиндр. Оборудование приходит в движение за счет жидкости, которая заполняет верхнюю часть домкрата и поднимает рамы с опалубкой. За один подход конструкция растет вверх на 50 мм.

Повысить эффективность методики позволяет применение новых технологий строительства. Усовершенствованный домкрат предотвращает прилипание смеси и не допускает перекоса, выравнивая положение опалубки по горизонтали. Отрывные щиты, оснащенные электромеханическими подъемниками, обеспечивают постоянное движение, благодаря циклическому способу работ. После достижения высоты в 800 метров элементы демонтируют и фиксируют на новом уровне. Эта повышает качество поверхности без дефектов, которые обычно появляются в результате остановок системы.

Как строят дома скользящей опалубкой: преимущества метода, описание технологии по шагам

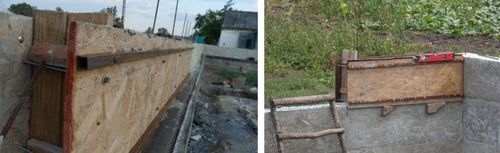

Использование в индивидуальном строительстве

Строительство частного дома по скользящей опалубке представляет собой комплексный процесс. Армирование идет одновременно с заливкой бетона, стержни увеличивают по мере подъема, блоки для оконных и дверных проемов устанавливают до обустройства каркасов. От укладки и уплотнения раствора зависит проведение остальных работ. При небольших задачах строительства, приобретение всего комплекса является дорогим и нецелесообразным, поэтому многие специалисты предпочитают изготовить его самостоятельно. Единственный минус такого способа в том, что форма используется только один раз.

1. Щиты и брусья делают из дерева и скрепляют их гвоздями, размещенными шляпками внутрь. Домкратные рамы и стержни устанавливают при помощи электросварки, согласно расчетам, которые зависят от сложности и нагрузок. Специальные распорки из металла создают нужную жесткость и обеспечивают защиту от деформации при заливке бетона. На разных уровнях размещают резьбовые соединения. Несъемная опалубка будет эффективна и после эксплуатации, если в ее конструкцию добавить теплоизоляцию.

2. При строительстве стен монтаж начинают от запланированного дверного проема или угла частного дома. Горизонталь и вертикаль установки проверяют уровнем.

3. Производят заливку раствора и уплотнение при помощи вибратора или штыковой лопаты.

4. Перенос конструкции осуществляют после окончательного отвердевания смеси. Для этого выкручивают стяжку и снимают торец, далее опалубку перемещают до момента совпадения отверстий в стенке. Прикрепляют край оборудования к бетонному блоку и начинают процесс на следующем ярусе.

5. Чтобы облегчить отсоединение от застывшего раствора, внутреннюю поверхность формы тщательно очищают и смазывают соляровым маслом или более современными составами (Петрамин 7-05, Ангрол, Эмульсол, Tiralux-1721).

Эффективность строительства многоэтажных зданий и частных домов с применением скользящей опалубки обусловлена механизацией процесса укладки и уплотнения бетона, скоростной подачи смеси с тепловой или беспрогревной обработкой, в зависимости от особенностей местности. Технология обеспечивает высокую сейсмоустойчивость и прочность сооружений различной архитектурной сложности.
