Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством. Защитное заземление обеспечивает безопасность использования электроприбора человеком. Как сделать защитное заземление? Оно базируется на нескольких принципах.

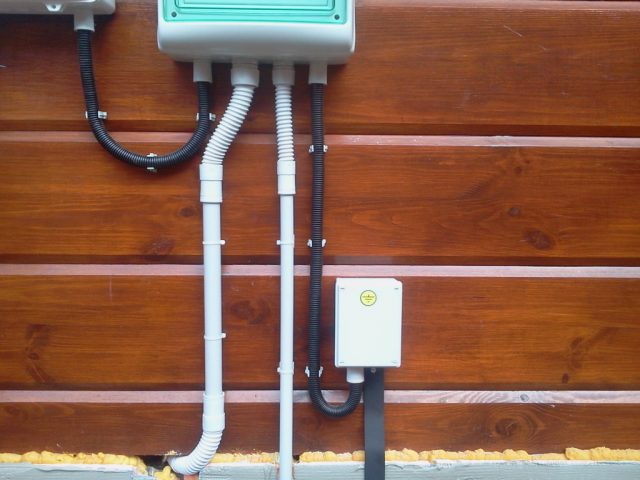

как сделать защитное заземление

Как сделать защитное заземление

Если электроприбор исправен и все изолирующие элементы в порядке и не повреждены, то металлический корпус прибора (это может быть любая бытовая техника) не находится под напряжением относительно земли.

Если  по каким-либо причинам у электроприбора повреждена изоляция, тогда на любой его части может появится напряжение 220 В относительно земли.

Это смертельно опасная ситуация: при прикосновении к частям корпуса, оказавшегося под напряжением, удар электричеством может привести к летальному исходу.

Для этого и существует защитное заземление. В быту это означает, что все вилки и розетки должны быть снабжены заземляющими контактами, а на электрическом щитке должно быть специальное место для присоединения заземляющих проводников.

Подключение к этой системе обеспечит защиту пользователей от поражения электрическим током.

Принцип защитного действия

Защитное действие заземления основано на двух основополагающих принципах:

  1. Уменьшение до безопасного значения разности потенциалов между заземляемым проводящим предметом и другими проводящими предметами, имеющими естественное заземление.
  2. Отвод тока утечки при контакте заземляемого проводящего предмета с фазным проводом. В правильно спроектированной системе появление тока утечки приводит к немедленному срабатыванию защитных устройств (устройств защитного отключения).

Таким образом, заземление наиболее эффективно только в комплексе с использованием устройств защитного отключения. В этом случае при большинстве нарушений изоляции потенциал на заземленных предметах не превысит опасных величин.

Более того, неисправный участок сети будет отключен в течение очень короткого времени (десятые-сотые доли секунды — время срабатывания устройств защитного отключения).

Правила устройства электроустановок

Правила подключения электроустановок предусматривают три возможных варианта заземления нейтрали и открытых проводящих частей:

  • TN – нейтраль источника глухо заземлена, корпусы электрооборудования присоединены к нейтральному проводу;
  • ТТ – нейтраль источника и корпусы электрооборудования глухо заземлены (заземления могут быть раздельными);
  • IT – нейтраль источника изолирована или заземлена через приборы или устройства, имеющие большое сопротивление, корпуса электрооборудования глухо заземлены.

В обозначениях используются начальные буквы французских слов:

  • Т (terre – земля) – заземлено;
  • N (neutre – нейтраль) – присоединено к нейтрали источника;
  • I (isole) – изолировано.

В свою очередь режим TN может быть трех видов:

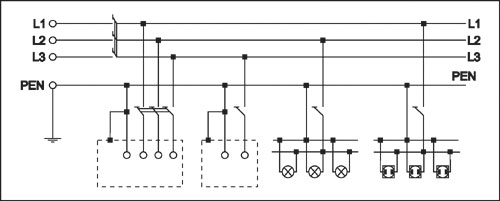

Система ТN-С

Узнайте как сделать защитное заземление

В этой системе нулевые рабочий и защитный проводники объединены (С – первая буква англ. слова combined – объединенный) на всем протяжении. Объединенный нулевой проводник называется PEN по первым буквам английских слов protective earth neutral – защитная земля, нейтраль.

Именно эта система была широко распространена в СССР и России — на всем пространстве СНГ. Эта система относительно простая и дешевая. Однако она не обеспечивает необходимый уровень электробезопасности.

Особую опасность в сети TN-C представляет обрыв (отгорание) нулевого провода. В этом случае все присоединенные за точкой обрыва металлические зануленные корпуса электроприемников окажутся под фазным напряжением.

Самым большим недостатком сетей TN-C является неработоспособность в них устройств защитного отключения – дифференциальных автоматов.

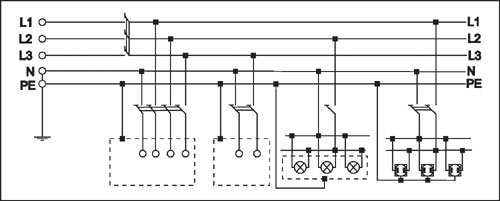

Система TN-S

Узнайте как сделать защитное заземление

В этой системе нулевой рабочий проводник N и нулевой защитный проводник PE разделены (S – первая буква английского слова separated – раздельный).

В таких сетях возможно применение устройств защитного отключения, при наличии которых уровень электробезопасности существенно возрастает.

А также в отличие от сетей TN-С обрыв нулевого рабочего проводника в сети TN-S не влечет за собой появление фазного напряжения на корпусах всех связанных данной линией питания электроприемников за точкой разрыва.

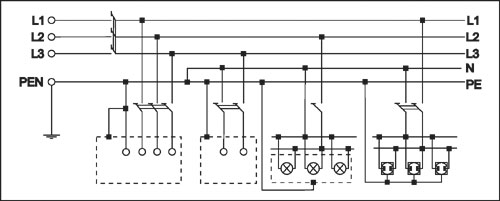

Система ТN-С-S

Узнайте как сделать защитное заземление

В этой системе нулевые рабочий и защитный проводники объединены на головных участках сети в проводник PEN, а далее разделены на проводники N и PE. Эта система заземления широко применяются в европейских странах — Германии, Австрии, Франции и др.

Видимо, для нашей страны наиболее перспективной является система заземления ТN-С-S.

В комплексе с устройствами защитного отключения (УЗО) эта система позволяет обеспечить высокий уровень электробезопасности.

Из этой статьи вы узнали, как сделать защитное заземление. Не забывайте следовать всем нашим инструкциям.
