Особенности подключения электроводонагревателей зависит от его класса, мощности и т.п. За последние 10-15 лет электрические водонагреватели довольно прочно обосновались на нашем рынке.

Особенности подключения электроводонагревателей

Особенности подключения электроводонагревателей

В советское время жителям больших городов такие устройства были почти незнакомы: было централизованное стабильное горячее водоснабжение, во многих домах – газовые колонки, которые при тогдашней дешевизне газа, были даже удобнее.

Однако, последние десятилетия принесли проблем, которые раньше трудно было представить – постоянные аварии и отсутствие горячей воды по многу месяцев, как результат износа инженерных сетей.

И, так как спрос сразу же рождает предложение, на рынке появились устройства, которые помогают решить возникшие проблемы.

В Европе, в силу исторически сложившихся вариантов коммунального обслуживания, электрические водонагреватели известны давно, и они устанавливаются в квартирах и служат альтернативой централизованному горячему водоснабжению.

По своему устройству электрические водонагреватели делятся на два класса:

  1. накопительные
  2. проточные

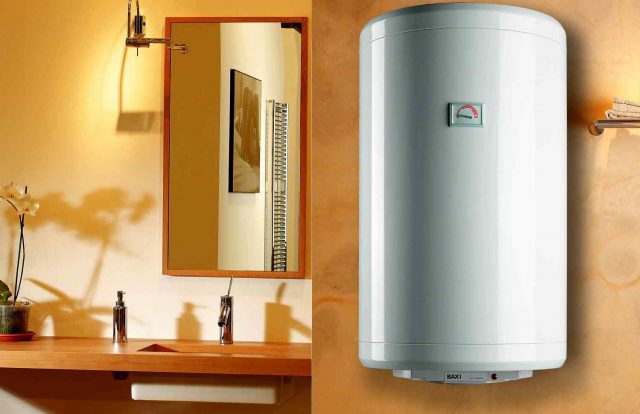

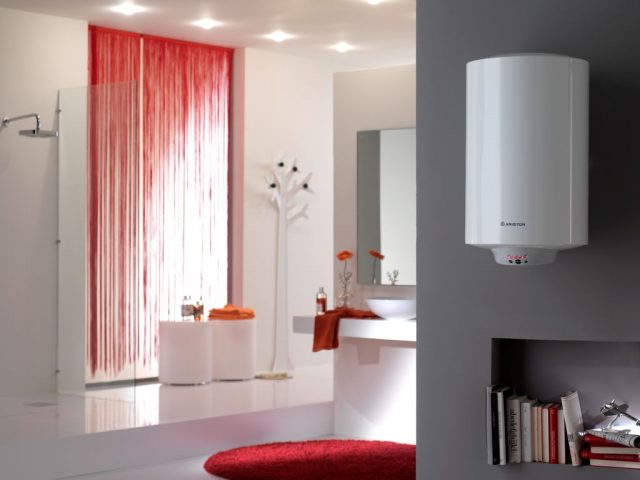

Накопительные водонагреватели

Из самого слова «накопительный» понятен принцип действия такого нагревателя.

Нагреватели этого типа имеют бак или бойлер, в котором холодная вода за определенное время (несколько десятков минут или часов) нагревается до требуемой температуры, обычно от 60 до 80 °C.

Затем, при открытии крана, эта вода поступает в водоразборную сеть, постепенно замещаясь в баке холодной водой. Когда запас горячей воды исчерпывается, для нагревания новой порции воды опять требуется время.

Кроме того, накопительные водонагреватели бывают:

— низкого давления. В таких водонагревателях кран отбора горячей воды врезается между водопроводом и баком. Отбор горячей воды может осуществляться только из одной точки, смешивание с холодной водой в смесителе допускается только при особой его конструкции, исключающей передачу напора холодной воды в бак.

— высокого давления. Такие водонагреватели постоянно подключены к водопроводной сети и находятся под её давлением, а кран размещается на выходе нагревателя после бака.

Поэтому они должны обладать прочным, тщательно изготовленным баком.

Зато потребление горячей воды из таких нагревателей может осуществляться одновременно из нескольких точек (например, в ванной и на кухне), при этом допускается использование обычных смесителей.

Конечно же, для удобства использования при отсутствии горячей воды, предпочтительнее именно водонагреватели высокого давления.

На рисунке изображена принципиальная схема накопительного водонагревателя высокого давления:

  1. внешний корпус
  2. теплоизоляция
  3. бак
  4. залив холодной воды
  5. отражатель
  6. магниевый анод
  7. нагревательный элемент
  8. термореле
  9. слив горячей воды

Водонагреватели выпускаются разных объемов, поэтому мы предлагаем таблицу, по которой с некоторой степенью допуска можно рассчитать, бак какого объема (в литрах) требуется в каждом конкретном случае.

Место применения Количество человек в семье
1 2 3 4 5
Мойка 5−10 15 15 30 30
Душ 30 50 80 100 120
Мойка + душ 50 80 100 120 150
Ванна 100 150 200 250 300

Особенности подключения электроводонагревателей

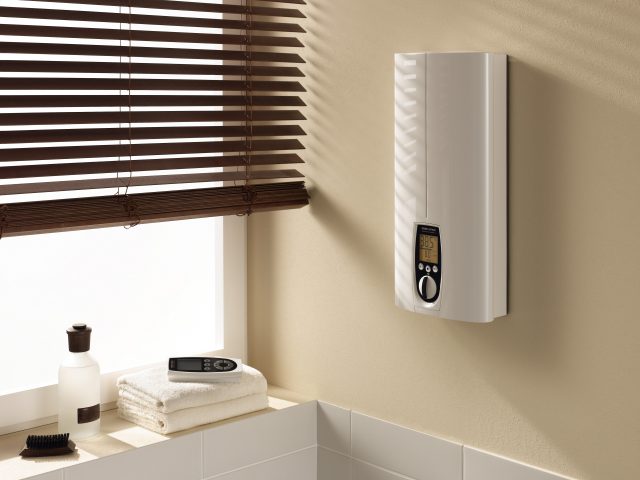

Проточные водонагреватели

Проточные водонагреватели не имеют бака, а вода в них нагревается через теплообменник и затем поступает к точкам потребления – к смесителям. Такие нагреватели имеют гораздо большую мощность нагревательных элементов, чем накопительные.

Проточные водонагреватели выпускаются  в двух вариантах подключения к электросети: однофазные (220 В) и трехфазные (380 В).

Водонагреватель для однофазной сети, как правило, имеют небольшую мощность, не выше 12 кВт, в связи с ограничениями на максимальную нагрузку в электросети.

Если же водонагревательная установка предназначена для подключения к трёхфазной сети, то её мощность возрастает до 12-30 кВт.

Современные проточные водонагреватели снабжены автоматической системой, которая включает нагревательный элемент только при протекании воды и мгновенно выключает его при прекращении потока или при перегреве.

Регулирование температуры обычно осуществляется изменением расхода воды.

В более совершенных моделях встроенный терморегулятор поддерживает температуру воды при любых расходах.

Особенности подключения электроводонагревателей

Принципиальная схема проточного водонагревателя:

1 — внешний корпус

2 — нагревательные элементы

3 — контактор

4 — переключатель дифференциального давления

5 — впуск холодной воды

6 — выпуск горячей воды

По предлагаемой ниже таблице можно примерно оценить нужную мощность проточного нагревателя в каждом конкретном случае:

Мощность, кВт Назначение
4−6 мытьё рук, посуды
6−8 принятие душа
10−15 мойка + душ
15−20 принятие ванны, водоснабжение индивидуального дома

Рассматривать преимущества и недостатки накопительных и проточных водонагревателей (с точки зрения удобства использования) не входит в наши задачи.

Мы лишь расскажем об общих правилах, которыми нужно руководствоваться при подключении электрических водонагревателей к домашней электросети.

Поскольку электрические водонагреватели относятся к бытовым электроустановкам большой мощности, то правила их подключения никак не отличаются от изложенных в последней редакции ПУЭ.

  1. Обязательное заземление прибора. Вода и электричество – наиболее опасное сочетание для жизни человека, поэтому заземление водонагревателей является обязательным условием их подключения.
  2. Каждый водонагреватель должен быть снабжен отдельным устройством защитного отключения.  В некоторых современных моделях нагревателей имеются встроенные УЗО, что не освобождает от необходимости их заземления.
  3. При монтаже проводов электропитания обязательно должно быть предусмотрено отключение их от электросети для проведения обслуживания и при длительных перерывах в использовании ЭВН.

Для этого необходимо использовать провода, многополюсный выключатель (или вилку), рассчитанные на параметры потребляемой мощности.

Подключите провода электропитания в соответствии с рис. к винтовым зажимам термостата, соблюдая фазировку:

— L, A или P1 — фазный провод;

— N, В или Р2 — нулевой провод.

  1. Кроме того, ни в коем случае не включать водонагреватель, если он не заполнен водой.

Есть еще некоторые правила подключения водонагревателей, но они относятся к инженерным (сантехническим) решениям: обязательное использование обратного предохранительного клапана, соблюдать положение водонагревателя при подключении (вертикальный – устанавливать вертикально, а горизонтальный – горизонтально).
