Зоны электрической опасности и степени защиты в ванной комнате

Согласно правилам электрической безопасности, ванные и душевые комнаты разделяют на зоны электрической опасности, в каждой из которой применяют те или иные правила безопасности.

зоны электрической опасности

Зоны электрической опасности

Эти правила определены Международной электрической комиссией (МЭК), а также ГОСТ Р 50571.11-96.

Они также указывают, какие электроприборы могут устанавливаться в каждой из областей в ванной комнате и маршрутизацию электропроводки для них.

Есть и специальные указания в отношении низковольтного оборудования с отдельным заземлением, однако, мы напоминаем еще раз: все эти работы должны производиться только специалистами-электриками.

Итак, любая комната с ванной или душем делится на четыре области:

  • зона 0 охватывает внутреннюю часть ванны или душевого поддона;
  • зоны 1-3 являются особыми областями над ванной или душем и непосредственно вокруг них, в которых можно устанавливать только специальное оборудование и проводку. Электротехническое оборудование вне этих зон должно удовлетворять требованиям Правил, но безотносительно специальных требований зонирования.
Зона Область расположения Электрооборудовнаие
0 Внутренняя часть ванны или душевого поддона Запрещено любое электрооборудование
1 Непосредственно над ванной или душевым поддоном до высоты 2,25 м от пола Водонагреватель мгновенного действия.

Душ с мгновенным нагревом воды.

Индивидуальный электрический душ с гидроизолированным встроенным насосом.

Соединительные кабели данных электроприборов.

2 Область в пределах 0,6 м по горизонтали в любом направлении от ванны или душевого поддона до высоты 2,25 м от пола

Область над зоной 1 до высоты 3 м от пола

Электротехнические изделия, разрешенные для зоны 1.

Осветительные приборы.
Вытяжной вентилятор. Обогреватель.

Гидромассажное устройство для ванны.

Специальная розетка для электро-бритвы.

Кабели питания для электроаппаратуры, разрешенные для этой зоны и зоны 1.

3 В пределах 2,4 м вокруг зоны 2 до высоты 2,25 м от пола.

Область над зоной 2 рядом с ванной или душем до высоты 3 м от пола

Электрооборудование, разрешенное для зон 1 и 2.

Все стационарные электроприборы (сушилка для полотенец, например),

защищенные УЗО на 30 мА.

Кабели питания для электроаппаратуры, разрешенной для этой зоны и зон 1 и 2.

Зона Особые условия
0, 1, 2 Не допускается установка соединительных коробок, распределительных устройств и устройств управления (ПУЭ, п. 7.1.47).
1,2 Допускается установка выключателей, приводимых в движение шнуром (ПУЭ, п.7.1.52).
3 Допускается установка розеток, присоединяемых к сети через разделительные трансформаторы или защищенных устройствами защитного отключения
Для сантехкабин, ванных и душевых, если для них выделена одна групповая линия, ток срабатывания УЗО устанавливается 10 мА, в остальных случаях допускается использование УЗО с током срабатывания до 30 мА.
Штепсельные розетки должны быть по возможности удалены от трубопроводов, а от газопроводов должны находиться на расстоянии не менее чем 500 мм.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины. (ПУЭ, пп.7.1.48; 7.1.50).

зоны электрической опасности

Особые меры предосторожности в ванной комнате

В ванных комнатах, т.е. в помещениях с повышенной опасностью, особое значение приобретают такие меры предосторожности, как заземление, зануление и уравнивание потенциалов. Для этой цели на вводе в здание должна быть выполнена система уравнивания потенциалов путем электрического объединения следующих проводящих частей:

— основной (магистральный) защитный проводник;

— основной (магистральный) заземляющий проводник или основной заземляющий зажим;

— стальные трубы коммуникаций здания и между зданиями;

— металлические части строительных конструкций, молниезащиты, системы центрального отопления, вентиляции и кондиционирования.

Согласно ПУЭ, (п. 7.1.87) к системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений система уравнивания потенциалов является обязательной.

Если в этих помещениях даже полностью отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками, то дополнительную систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на распределительном щите или на вводе.

Подводя некоторый итог вышеизложенным тезисам, еще раз повторим: в ванных комнатах и банях металлические корпуса ванн, а в душевых помещениях металлические поддоны должны быть соединены металлическими проводниками с металлическими трубами водопровода для уравнивания потенциалов элементов системы.

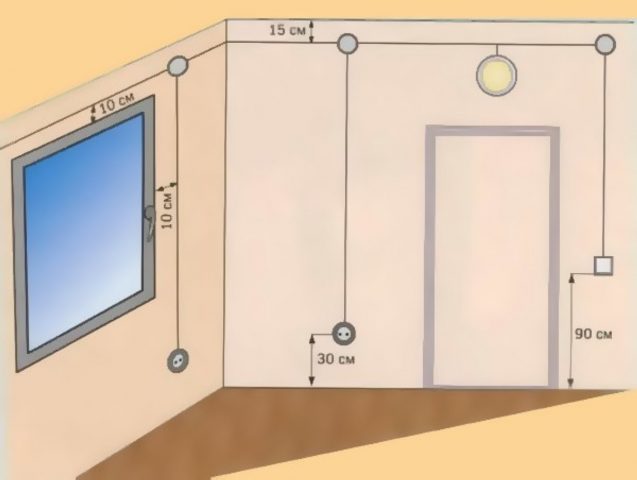

зоны электрической опасности

Зоны электрической опасности — не такая уж и непосильная тема в освоении
