Перекрытия различных размеров – важный элемент любой постройки. От них зависит прочность дома, поэтому выбирать материалы для строительства нужно особо тщательно. Даже если объект одноэтажный, без перекрытия цоколя не обойтись.

Самым надежным и рентабельным вариантом для решения таких задач были и остаются бетонные плиты.

Возможности выбора

В Москве более сотни фирм предлагают купить продукцию заводов ж/б изделий. Некоторые из них представляют непосредственно производителей. Это различные акционерные общества, основанные на базе действующих заводов (ЖБИ №5, №21, Моспромжелезобетон и др).

Таких компаний меньшинство, всего несколько десятков, но именно у них и стоит делать заказ. Остальные фирмы – это посредники или продавцы б/у панелей. Предлагаемый ассортимент обычно невелик, и отыскать требуемый типоразмер по приемлемой цене будет непросто.

Бетонные и железобетонные плиты выпускаются заводами ЖБИ серийно на довольно сложном оборудовании. Хотя обязательная сертификация таких конструкций отменена, большинство производителей продолжают работать в соответствии с требованиями ГОСТов. Именно поэтому виды и размеры изделий унифицированы – здесь нет нестандартных решений. Так что при строительстве нужно заранее планировать, какие перекрытия будут применяться.

1. Полнотелые (ПТС).

Изготавливаются в виде сплошного монолита с металлической усиливающей арматурой внутри. Вес ПТС очень большой (до 7 тонн), что необходимо учитывать при расчете нагрузки на фундамент, но этот недостаток перевешивает высокая прочность. Применяются в капитальном строительстве и при возведении многоэтажных зданий.

Маркировка сплошных плит состоит из двух частей. Индекс указывает на толщину монолита:

Обозначение 1 2 3 4 5 6
Толщина, мм 100 120 140 160 180 200

Буквенное обозначение классифицирует плиты по типу опирания на несущие стены:

  • ПД – на 2 стороны (выпускаются толщиной 2ПД-6ПД);
  • ПТ – на 3 стороны (только 3ПТ-6ПТ);
  • П – по всему контуру (во всех типоразмерах).

В свободной продаже есть доборные полнотелые плиты из бетона ПТВс (новые и б/у) со стандартной шириной 39 см и длиной до 7 м. Их применяют, когда общая ширина оказывается недостаточной для перекрытия необходимой площади.

Марка Длина, мм Вес, кг Цена, рубли
ПТВс-24-4 2 390 480 1 620
26-4 2 590 522 1 760
28-4 2 790 562 1 890
30-4 2 990 602 2 020
32-4 3 190 642 2 160
34-4 3 390 682 2 280
36-4 3 590 722 2 420
40-4 3 990 802 2 650

После буквенного обозначения указываются размеры бетонных плит перекрытия в дециметрах – сначала округленная до целого длина панели, а через дефис или точку ее ширина. Третья цифра – допустимая нагрузка на перекрытие, приведенная к центнерам на м2.

Для сплошных плит в маркировке, согласно действующему ГОСТ 12767-94, последним указывается класс примененной арматуры. Дополнительные буквенные индексы означают прочие характеристики ЖБИ: морозоустойчивость (м), использование легких бетонов (л), сейсмоустойчивость ©, закладные детали и пр.

Бетонные плиты перекрытия: применение, размеры и цена, маркировка

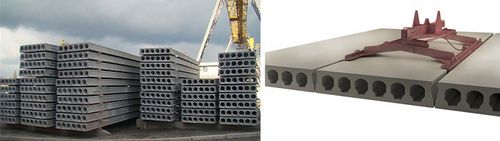

2. Пустотные (ПТМ).

Облегченные изделия весом до 3 тонн со сквозными пустотами круглого или овального сечения. Пользуются спросом у частных застройщиков, поэтому заводы выпускают их в большом ассортименте. Кроме относительно малого веса отличаются ровными поверхностями под отделку, что позволяет широко применять ПТМ при создании межэтажных перекрытий из бетона в жилом строительстве. Дополнительные тепло- и шумоизоляционные свойства тоже говорят в пользу ПТМ.

Стандартные плиты марки ПК по типу опирания относятся к двусторонним. Трех- и четырехсторонние имеют дополнительную приставку к буквенному обозначению «Т» и «К» соответственно. Их длина составляет 4790 – 6950 мм, а ширина находится в пределах от 1040 до 2420.

Бетонные плиты перекрытия: применение, размеры и цена, маркировка



В зависимости от параметров конкретной плиты перекрытия ее можно классифицировать по характеристикам пустот в бетоне. При определенном диаметре отверстий изделиям разной толщины присваивается свой индекс от 1 до 7.

Толщина – 220 мм 260 мм 300 мм
Диаметр пустот, мм Марка Диаметр пустот, мм Марка Диаметр пустот, мм Марка
159 1ПК 159 4ПК 203 6ПК
140 2ПК 180 5ПК 160 мм
127 3ПК Эллипсовидные ПГ 114 7ПК

Особняком стоит круглопустотная ПБ 260 мм с отверстиями 159 мм. Ее отличие обусловлено иной технологией производства – без применения опалубки. Такое перекрытие в процессе беспрерывной формовки бетона в заводских условиях может сразу нарезаться в размер. При этом ширина выбирается из ряда стандартных величин от 1 до 1,8 м.

Облегченные изделия допускается использовать при возведении домов высотой не более 2-3 этажей. Толстая металлическая арматура в теле бетона располагается только по периметру, а поверхности усиливаются более тонкой стальной проволокой. В связи с этим прочность пустотелых видов ниже, чем у монолитного бетона с полноценным армированием.

Бетонные плиты перекрытия: применение, размеры и цена, маркировка

Стоимость пустотных плит шириной 1,5 м (1490 мм):

Марка Длина, мм Вес, т Цена, рубли
ПК 21-15-8 2080 0,97 4 060
30-15-8 2980 1,425 4 230
38-15-8 3780 1,75 6 240
48-15-8 4780 2,25 6 650
60-15-8 5980 2,8 7 400
70-15-8 6980 3,27 11 160
80-15-8 7980 3,73 18 410
90-15-8 8980 4,19 19 770

3. Ребристые (ПТР).

П-образные плиты из бетона относятся к полнотелым изделиям, но отличаются формой сечения и высокой прочностью. По сути это система балок, промежутки между которыми заполняются бетоном.

В результате такой технологии изготовления бетонные плиты ПТР приобретают дополнительные ребра жесткости, позволяющие им переносить наиболее высокие механические нагрузки на изгиб и даже сейсмическую активность. Преимущественно применяются для устройства плоских крыш промышленных объектов (ангаров, складов, гаражных боксов), так как для частного строительства они дороговаты и не годятся под отделку.

Бетонные плиты перекрытия: применение, размеры и цена, маркировка

Для ребристых плит из бетона различают два типа монтажа:

  • с опиранием на полки ригелей (1П);
  • с установкой на верхнюю часть балки опоры (2П).

Первый тип выпускается длиной 5050 или 5550 мм и шириной в плане от 740 до 2985. Второй имеет всего один стандартный размер – 5950×1485 мм.

4. Плиты перекрытия камер (ВП).

Применяются для покрытия колодцев, траншей, тепловых камер и коллекторов в качестве защиты механических узлов и коммуникаций, размещенных в них. Это изделия небольших размеров, максимум – 5 м2, зато с широким выбором толщины от 16 до 36 см. Бетонные плиты перекрытия камер могут быть как сплошными, так и пустотными, с одним-двумя люками или вовсе без них.

Бетонные плиты перекрытия: применение, размеры и цена, маркировка

Стандартные габариты

При разработке проекта будущего дома стоит предварительно уточнить на ближайшем заводе ЖБИ размеры плит, и рассчитывать перекрытия исходя из того, что может предложить производитель. Это самый подходящий вариант, если необходимо снизить стоимость постройки не в ущерб качеству. Проще что-то подправить в проекте будущего дома, чем потом пытаться подогнать перекрытия к готовой коробке.

В противном случае придется докупать доборные элементы ПТВс или вовсе заказывать изготовление ограниченной партии плит из бетона. Дороже всего обойдется шатровая большого размера, накрывающая весь этаж целиком.

1. Длина варьируется в пределах 1,6-12,0 м. В зависимости от своего технического оснащения, кто-то из производителей предлагает и 15-метровые изделия из бетона. Однако в строительстве чаще нужны перекрытия средней длины 3,6-7,2 м – их выпускают в большом объеме, поэтому стоимость оптимальная.

Бетонные плиты перекрытия: применение, размеры и цена, маркировка

2. Вариантов ширины гораздо меньше – всего 5 возможных размеров от 0,6 до 2,4 м, и те найти выйдет не всегда. Чаще производители ограничиваются двумя-тремя типоразмерами: 1 м (990 мм), 1,2 (1190) и 1,5 (1490). Этого достаточно, чтобы смонтировать перекрытие необходимой ширины.

Совет: Для типового объекта дешевле купить 4 плиты перекрытия по 1,5 м, чем 6 метровых.

3. Толщина у большинства стандартна – 22 см. Различия регламентируются отдельными ГОСТами для каждого вида перекрытий.

Изделия при одних и тех же размерах значительно отличаются по своим характеристикам. Влияние на эксплуатационные свойства оказывает большое количество факторов:

  • Марка бетона (от М150 для малоэтажного строительства до капитального М500) и его особые качества – влагостойкость, морозоустойчивость и т.д.
  • Класс и диаметр примененной арматуры – в диапазоне 12-22 мм.
  • Плотность армирования бетона.
  • Технология изготовления (с предварительным напряжением арматуры либо без него).
  • Особенности конструкции (наличие монтажных петель, прорезанные боковые пазы или люки).

В зависимости от сочетания этих свойств с типоразмерами изменяется и стоимость плит.

Особенности ценообразования

Цены изделий из бетона, выпускающихся серийно на заводах ЖБИ, можно назвать вполне демократичными. Хотя здесь все зависит от размеров и характеристик материала. Однако специфика их такова, что в смету придется включать стоимость и самих плит, и их доставки. Чем дальше от стройки завод ЖБИ, тем дороже обойдется покупка.

Хорошо сэкономить смогут те, кто находится в Подмосковье. Там тоже немало действующих строительных комбинатов, изготавливающих ЖБИ, но цены у них чуть ниже, чем в Москве.

Б/у изделия обойдутся дешевле всего, но не настолько, чтобы позволить себе риск. Во-первых, при их покупке необходимо выбирать только те бетонные плиты, которые не имеют видимых повреждений. Во-вторых, следует помнить, что у стальных стержней арматуры есть свой срок усталости металла.
