Для отвода продуктов сгорания внутри топок обогревательных приборов используются дымоходы для газового котла в частном доме разных конструкций из не одинаковых материалов. В нормативах СП 7.13130 указаны требования по сечениям, высоте, расположению дымоходов, безопасным схемам узлов прохождения сквозь конструкции из горючих материалов.

Содержание:

  • Видео: правила прокладки дымохода от котла
  • Требования к дымоходам и правила установки
  • Конструкции дымоходов
  • Монтаж: рекомендации и схемы
    • Установка сэндвича
    • Каменная и кирпичная кладка
    • Асбоцементная труба
    • Монтаж коаксиальной конструкции
  • Выводы
  • Видео: типичные ошибки при установке печей и дымоходов

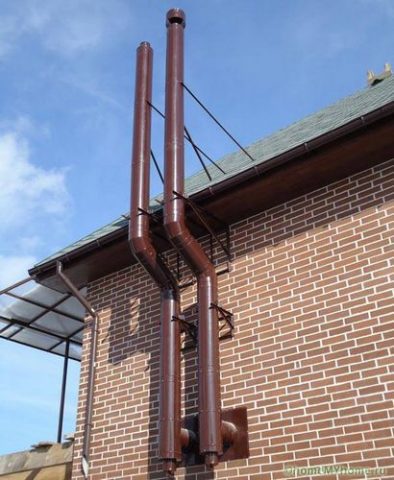

Дымоход от газового котла на фасаде дома

Видео: правила прокладки дымохода от котла

Требования к дымоходам и правила установки

Продукты сгорания имеют высокие температуры, поэтому дымоходы для газового котла в частном доме должны полностью соответствовать нормам СП 7.13130. Не допускается применение заводских изделий, не прошедших сертификацию РФ.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Требования к помещению котельной

Основными положениями свода правил пожаробезопасности являются:

  • сечение дымохода внутреннее – 14 х 14 см – 14 х 27 см в зависимости от тепловой мощности котла (3,5 – 7 кВт, соответственно) для бетонных, кирпичных, керамических конструкций, площадь круглых металлических сэндвичных или асбоцементных труб должна соответствовать этим размерам;
  • высота – 5 м минимум от топки до дефлектора;
  • толщина дымохода – 6 см для жаростойкого бетона, 12 см для керамического кирпича, не нормируется для асбоцемента, сэндвича.

Высота дефлектора (зонтичная конструкция, защищающая трубу от дождя, ветра) относительно конька зависит от степени удаленности дымохода от него:

  • на 0,5 м выше на расстоянии в пределах 1,5 м;
  • вровень с коньком на удалении 1,5 – 3 м;
  • на уровне воображаемой линии под углом 10 градусов относительно горизонтали, проведенной от конька к трубе, на расстоянии больше 3 м от него.
Дымоходы для газового котла в частном доме - советы и рекомендации!

Высота устья дымохода относительно конька дома

При вынесении дымохода наружу допускаются колена в пределах 1 м от оси коренной трубы в сторону под углом меньше 30 градусов относительно вертикали. Разделки должны превышать толщину перекрытий с декоративными облицовками потолков на 7 см с равномерным распределением этого размера снизу/сверху.

Дымоходы для газового котла в частном доме - советы и рекомендации!

При вынесении дымохода наружу допускается использование отводов и колен

Расстояния от наружных поверхностей конструкций до деревянных элементов силовых конструкций (обрешетка, стропила, балки, ригели) должно быть больше указанных размеров в зависимости от материала дымохода:

  • 13 см – бетон, кирпич, сэндвич;
  • 25 см – керамика без изоляции, асбоцемент.
Дымоходы для газового котла в частном доме - советы и рекомендации!

Требуемые расстояния между дымоходом и возгораемыми конструкциями

Внимание! Запрещено объединять дымоходы с вентканалами без специального проекта. Зато в одну трубу можно запустить продукты сгорания от двух котлов при необходимости.

Конструкции дымоходов

При выборе дымовой трубы или канала следует ориентироваться на лучшее сочетание бюджета возведения конструкции, ресурса, ремонтопригодности. В зависимости от используемых материалов дымоходы для газового котла в частном доме крепятся хомутами к ограждающим конструкциям или опираются на отдельные фундаменты.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Конструкция внутреннего и наружного дымохода

Во всех вертикальных конструкциях серьезной проблемой является образование конденсата, выделяющегося при контакте раскаленных газов с холодными стенками труб. В коаксиальных модификациях, которые чаще расположены горизонтально, этот минус отсутствует. Кроме того, достаточно придать небольшой наклон трубы к земле, чтобы возможный конденсат стекал из нее без дополнительных затрат самостоятельно.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Коаксиальный дымоход для наддувного котла

Статья по теме:

Колпак на трубу дымохода. В специальной публикации нашего онлайн-журнала представлены рекомендации по выбору флюгарок для разных типов дымоходов и некоторые нюансы монтажа.

Монтаж: рекомендации и схемы

Установка дымохода для газового котла в частном доме производится по общей схеме для асбоцементных, сэндвичных, керамических труб. Для коаксиальных алюминиевых, пластиковых труб схема в принципе не нужна. При изготовлении кладки из блоков, модулей, кирпича применяются стандартные приемы каменных работ.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Схемы устройства дымохода

Установка сэндвича

Дымоходы из двух труб разного диаметра, вставленных одна в другую, с теплоизолятором между ними получили название сэндвичей. Конструкция позволяет снизить наружную температуру стенок (повышение пожаробезопасности), исключить образование конденсата (полезно для увеличения ресурса).

Дымоходы для газового котла в частном доме - советы и рекомендации!

Сэндвич труба для дымохода

Монтируется сэндвичный дымоход настенного газового котла в частном доме по двум технологиям:

  • по конденсату – верхнее колено вставляется в раструб нижнего, при стекании конденсата в межтрубном пространстве исключается его проникновение внутрь канала, воспламенение;
  • по дыму – верхняя труба надевается на нижнюю, препятствуя проникновению продуктов сгорания в помещение.
Дымоходы для газового котла в частном доме - советы и рекомендации!

Сборка «по дыму» и «по конденсату»

Внимание! Газовые котлы имеют на выходе из камеры сгорания газы с низкими температурами. Поэтому применяется технология «по конденсату».

Технология сборки дымохода имеет вид:

  • установка шибера на выходной патрубок котла для регулировки сечения канала дымохода;
  • монтаж труб до перекрытия «по конденсату»;
  • изготовление разделки из стального короба, прикрепленного к перекрытию снизу;
  • прохождение дымоходом разделки, наращивание до кровли;
Дымоходы для газового котла в частном доме - советы и рекомендации!

Порядок сборки дымохода из сэндвича

  • крепление к обрешетке крызы – пластина с конусным патрубком, расположенным под нужным углом к ней в зависимости от уклона скатов;
  • фиксация сэндвичной трубы дымохода к крызе окапником (конусный хомут сложного профиля), который декорирует и герметизирует стык.
Дымоходы для газового котла в частном доме - советы и рекомендации!

Крыза с окапником

После чего, остается установить на устье трубы один из элементов:

  • волпер – дефлектор для повышения тяги с плоской крышкой;
  • флюгер – дефлектор для улучшения тяги оригинального дизайна;
Дымоходы для газового котла в частном доме - советы и рекомендации!

Флюгер для дымохода газового котла в частном доме

  • грибок – конусная насадка для защиты от осадков.

Указанные элементы изготавливаются из нержавейки, полностью соответствуют стилистике сэндвичных дымоходов.

Каменная и кирпичная кладка

Дымоходы для газового котла в частном доме могут встраиваться в кирпичную кладку (только в несущую внутреннюю стену) или создаваться из блоков. Отечественные производители выпускают несколько типов дымоходных модулей:

  • бетонные – используются только вместе с керамическими трубами, проходящими внутри них, наружная поверхность квадратная, внутренняя круглая;
Дымоходы для газового котла в частном доме - советы и рекомендации!

Бетонные блоки с керамическими вставками для дымохода газового котла

  • керамика – выпрессовываются в специальных формах, затем обжигаются в печах, имеют конструкцию внутренней трубы, внешней квадратной тонкостенной коробки, соединенных ребрами жесткости.
Дымоходы для газового котла в частном доме - советы и рекомендации!

Дымоход из керамических блоков для газового котла частного дома

Украинская компания Schiedel выпускает дымоходные блоки из пемзы вулканического происхождения. Модули называются Isokern, являются бюджетным вариантом для индивидуальных застройщиков. Материал значительно легче бетона, керамики, единственным недостатком является шероховатая внутренняя поверхность, отсутствие российских сертификатов. Региональные службы пожаробезопасности принимают конструкции из этого материала в 50% случаев.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Монтаж модулей Изокерн Шидел для создания дымохода газового котла

Кирпичные дымоходы встраиваются в стены на этапе возведения ограждающих конструкций. Для кладки блоков необходимо бетонирование отдельно стоящего фундамента. Зато, трубы можно поставить в любом удобном месте, не возникает проблем с узлами прохождения кровли, стропильных систем, перекрытий.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Устройство кирпичного дымохода

Асбоцементная труба

В агрессивной рекламе производителей дымоходов-сэндвичей приводится основной недостаток асбеста – отсутствие экологической безопасности. На самом деле в отечественном производстве применяется только безопасное сырье, технологии. По отзывам мастеров, монтирующих все виды современных дымоходов, асбоцементная труба обладает преимуществами:

  • является самонесущей – не нужно крепить к стенам;
  • не конденсирует влагу – отсутствуют протечки внутрь камеры сгорания;
  • устойчива к продуктам сгорания – ресурс выше, чем у бетона, кирпича;
  • дешевле керамики – себестоимость значительно ниже.
Дымоходы для газового котла в частном доме - советы и рекомендации!

Дымоход из асбоцементной трубы

Монтаж асбоцементной трубы предельно прост:

  • первая труба устанавливается на фундамент, крепится стойками или каркасом;
  • дымоход наращивается до нужной высоты, трубы соединяются муфтами;
  • верх укрывается дефлектором, внизу изготавливается люк для установки дверцы прочистки.

Врезка от котла осуществляется стальным коленом, которое при необходимости можно заменять.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Утепление асбоцементного дымохода кирпичной кладкой и базальтовой ватой

Монтаж коаксиальной конструкции

В отличие от прочих модификаций дымохода коаксиальная труба может применяться только для закрытых камер сгорания. Принудительная вентиляция (наддув) является обязательным эксплуатационным условием системы. Конструкция коаксиального дымохода схожа с сэндвичем, однако вместо утеплителя между трубами разного диаметра находятся перемычки. Внутренняя труба используется для отведения продуктов сгорания, уличный воздух, необходимый для сжигания природного газа, засасывается в межтрубное пространство.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Принцип работы коаксиального дымохода

В отличие от обычных дымоходов, трубу не нужно вертикально тянуть через все этажи. Вместо этого на выходной патрубок надевается 90 градусный отвод, коаксиальный дымоход крепится к нему горизонтально, выходит наружу через ближайшую стену с соблюдением расстояний пожаробезопасности:

  • максимальная длина горизонтальной части 3 м;
  • минимально 0,2 м до потолка, пола, земли;
  • больше 30 см от оси дымохода до поверхности стены;
  • минимум 60 см от устья трубы до противоположной стены.

Коаксиальную конструкцию можно вывести над крышей вертикально, через стену горизонтально либо подключить во встроенный в кирпичную кладку стены дымовой канал.

Дымоходы для газового котла в частном доме - советы и рекомендации!

Схема монтажа коаксиального дымохода для газового котла

Выводы

Таким образом, для закрытых камер сгорания предпочтительнее коаксиальный дымоход, экономящий бюджет строительства, эстетику крыши, в которой не будет отверстий. Самым надежным для открытых топок являются асбоцементные трубы или сэндвичи. Максимально скрытную разводку обеспечивают встраиваемые дымовые каналы в кирпичной кладке, конструкции из бетонных, керамических блоков или модулей Isokern из вулканической пемзы.
