Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов.

Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

От чего зависит глубина ленточного фундамента

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому, ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

Глубина заложения ленточного фундамента: как правильно рассчитать, области применения, таблица

Расчет глубины заложения

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

dfn = dх √Mt

Нормативное значение d0 выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d0= 0,28, а для суглинков – 0,23. Mt – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

dfn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

df = kh х dfn

Коэффициент kh зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений kh = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то kh = 0,8. Подставляем это значение в формулу:



df = 0,8 х 1,34 = 1,07 м

Глубина заложения ленточного фундамента: как правильно рассчитать, области применения, таблица

3. Определение глубины основы в зависимости от уровня грунтовых вод dw. Нужное значение выбирают по таблице 1.

Таблица 1.

Вид почвы Уровень заложения ленты при залегании грунтовых вод на глубине dw
dw менее df + 2 dw более df + 2
Песок мелкий и пылеватый Не менее df Не зависит от df
Супеси Не менее df Не зависит от df
Глины, суглинки при текучести более 0,25 Не менее df Не зависит от df
Глины, суглинки при текучести менее 0,25 Не менее df Не менее 0,5df
Скальный, песок с гравием Не зависит от df Не зависит от df

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем df, то есть 1,07 м.

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

  • средняя глубина закладки – 0,7 м;
  • расположение над зоной промерзания;
  • служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Глубина заложения ленточного фундамента: как правильно рассчитать, области применения, таблица

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

Таблица 2.

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования

Тип грунта Описание сооружения Ширина подошвы фундамента, м Толщина подсыпной подушки, м Диаметр арматуры, мм; число стержней в поясе; число стержней в сечении фундамента
Среднепучинистый, глина и песок Кирпичная кладка, пенобетон; перекрытия из железобетона 0,6 0,3 10; 2; 4
Сильнопучинистый, глина и песок 0,6 0,5 14; 3; 6
Среднепучинистый, глина, суглинок, супесь, песок Отапливаемое каркасное строение;дом из бруса;

сруб;

деревянные перекрытия
0,4 — 0,3 0,2 10; 3; 6
Сильнопучинистый, глина, суглинок, супесь, песок 0,4 — 0,3 0,4 12; 3; 6
Среднепучинистый, глина, суглинок, супесь, песок Летняя дача из бруса или бревен;баня 0,3 — 0,2 0,6 — 0,7 12; 2; 4
Сильнопучинистый, глина, суглинок, супесь, песок 0,3 — 0,2 0,7 — 0,8 12; 3; 6

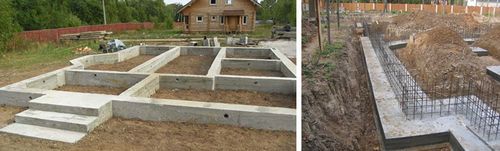

Глубина заложения ленточного фундамента: как правильно рассчитать, области применения, таблица

Технология строительства основания

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина — 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

Глубина заложения ленточного фундамента: как правильно рассчитать, области применения, таблица

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.
