Постройки из древесины обрели свою популярность благодаря экологичности и простоте возведения. К минусам подобных сооружений относится пожароопасность. При этом электроснабжение предназначено, не только обеспечивать освещение и работу разных приборов, но и быть абсолютно безопасным. При правильном подходе и соблюдении всех основ безопасности выполняется качественная электропроводка в деревянном доме своими руками. Пошаговая инструкция поможет произвести монтаж правильно.

Содержание:

  • Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу
    • Подготовительные работы по проекту электроснабжения в доме
    • Как выбрать кабель и электроустройства?
    • Калькулятор расчета сечения кабеля по мощности и протяженности линии
    • Особенности подбора выключателя на вводе и кабеля
    • Выбор вводного автомата и его номинальные характеристики
  • Монтаж электропроводки в деревянной постройке
    • Установка распределительного щита и ввода кабеля
    • Нюансы монтажа провода в стену
    • Способы соединения проводов
    • Секреты заземления и установка УЗО
  • Тестирование электропроводки
  • Видео: скрытый электромонтаж в деревянном доме

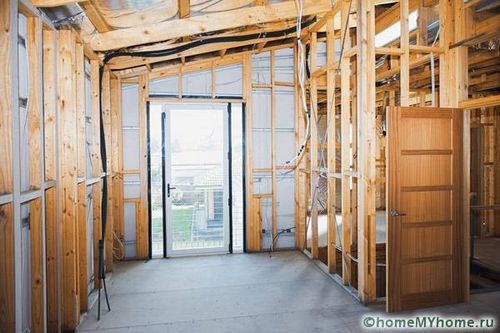

От того, насколько правильно были проведены работы по прокладке электропроводки, зависит пожарная безопасность всего здания

Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу

Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем приступить к работе, нужно предварительно рассчитать планируемую нагрузку всех электроприборов, которые будут использоваться

При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:

  • проведение расчетов по общей мощности электрического оборудования и создание проекта;
  • приобретение различных электроприборов;
  • выполняется ввод электроэнергии в здание, подключаются приборы электрозащиты и автоматов защиты;
  • производится внутренняя разводка кабельных проводок;
  • крепление устройств освещения, а также выключателей или розеток;
  • крепление механизмов защитного отключения и конструкций заземления;
  • прозвонка цепи и проверка правильности подключений.

Важно! Самая частая ошибка при монтаже – это прокладка электропроводки в доме из дерева в плинтусах. Это является нарушение правил пожарной безопасности. Также не рекомендуется выполнять проводку с применением ПВХ труб.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Монтаж электрических проводов и их подключение требует определенных знаний

Подготовительные работы по проекту электроснабжения в доме

Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:

  • чертится план постройки с указанием размещения важных объектов, к которым нужно подвести электричество;
Электропроводка в деревянном доме своими руками: пошаговая инструкция

Пример схемы размещения электрооборудования в доме с гаражом

  • на чертежах указывается показатель мощности приборов;
  • оборудование подсоединяется к разным группам электропитания;
  • производится освещение территории двора. Данное освещение также можно подсоединить к отдельному выключателю и даже установить датчик света;
  • мощное оборудование подсоединяется к обособленной группе.
Электропроводка в деревянном доме своими руками: пошаговая инструкция

При планировании учитываются рекомендованные расстояния до перекрытий и проемов

По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.

Полезная информация! В некоторых случаях перед созданием проекта нужно получить определенное разрешение в электроснабжающей организации.

Как выбрать кабель и электроустройства?

Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Таблица выбора сечения провода в зависимости от мощности, тока, напряжения сети и способа прокладки

При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.

Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Провода и кабели имеют огромное разнообразие как по толщине сечения, так и по количеству жил и виду изоляции

К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.

Калькулятор расчета сечения кабеля по мощности и протяженности линии

Особенности подбора выключателя на вводе и кабеля

При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание. Монтажом вводного кабеля занимаются специальные организации.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Ввод осуществляется при помощи специального бронированного кабеля

Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

1 – производитель; 2 – модель; 3 – номинальный ток; 4 – номинальное напряжение; 5 – отключающая способность; 6 – класс токоограничения; 7 – артикул изделия.

Полезная информация! Необходимо выбирать такой выключатель, чтобы при перегрузках он не отключал полностью питание, а разрывал цепь для защиты от короткого замыкания.

Выбор вводного автомата и его номинальные характеристики

Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.

Полезная информация! Все подобные устройства с автоматикой объединяются в одну группу.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Номинальный ток вводного автомата должен учитывать номинальные токи всех электроприборов плюс 10-20%

Статья по теме:

Проводка в квартире от щитка своими руками. В отдельной публикации представлена подробная информация о правилах и нюансах прокладки проводки в квартире.

Монтаж электропроводки в деревянной постройке

Когда приобретены все электрические комплектующие выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция поможет зафиксировать точки всех необходимых электротехнических элементов. Если планируется использовать отделочный материал, кабель укладывается в металлический рукав.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Независимо от способа прокладки в деревянном доме кабели необходимо прокладывать в металлорукаве

Установка распределительного щита и ввода кабеля

Производится монтаж распределительного щита своими руками. При этом внутри корпуса устанавливается прибор учета, а на профиль из металла (DIN-рейка) монтируется водный автомат. Кабель вводится в дом, и подводится к автомату и счетчику.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Подведение кабелей к распределительному щиту

Повод кабеля осуществляется по СНиП. При этом проводка тянется под полом или по потолку. При открытом способе провод помещается в несгораемом рукаве. Для открытой разводки предусмотрены следующие способы монтажа:

  • для прокладки по стене из бревна применяются керамические ролики;
Электропроводка в деревянном доме своими руками: пошаговая инструкция

С помощью роликов можно оформить комнату в ретро стиле

  • металлические трубы являются лучшей защитой от возгорания;
Электропроводка в деревянном доме своими руками: пошаговая инструкция

Металлические изделия отличаются особой прочностью

  • используются кабельные каналы из пластика;
Электропроводка в деревянном доме своими руками: пошаговая инструкция

Кабельные каналы выполняются с дополнительной защитой

  • крепление с помощью скоб;
Электропроводка в деревянном доме своими руками: пошаговая инструкция

Данные изделия могут выполняться из металла или пластика

Полезная информация! Все отверстия для электропровода заделываются несгораемыми гильзами из металла.

Нюансы монтажа провода в стену

Укладка проводки выполняется следующим образом:

  • выполняется разметка;
  • в стенах устраиваются штробы для провода и гнезда для подрозетников и распределительных коробок;
  • Кабели протягиваются в металлорукава;
  • Металлорукав с проводом укладываются в штробы;
  • все линии соединяются в распределительных коробках.
Электропроводка в деревянном доме своими руками: пошаговая инструкция

При правильном проведении монтажа все провода скрыты и установлены защитные устройства

Таким образом выполняют скрытую электропроводку в деревянном доме.

Способы соединения проводов

Провода соединяются следующим способами:

  • с помощью самозажимных клемм;
  • с применением изолирующих колпачков для скрутки;
  • соединение скрутки предполагает обмотку изоляционной лентой.

Важная информация! Чем больше соединений в сети, тем меньшую нагрузку она может выдержать.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Популярные техники соединения проводов

Секреты заземления и установка УЗО

Наличие электроприборов предполагает установку заземления. При этом производятся следующие действия:

  • делается траншея в форме треугольника, по углам устанавливаются металлические стержни;
  • стойки соединяются с профилем методом сварки;
  • к одному из углов монтируется прут, который соединяется с заземляющим устройством в электрозащите.
Электропроводка в деревянном доме своими руками: пошаговая инструкция

Схема правильного заземления строения

Полезная информация! Для защиты от ударов током на корпусе оборудования монтируется устройство защитного отключения.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Принцип работы устройства защитного отключения УЗО

Тестирование электропроводки

После выполнения монтажных работ, обязательно проводится испытание электропроводки. При этом выполняются замеры сопротивления покрытия кабеля и заземления. Производится проверка линии между заземлителем и приборами, а также проверка выключателя и цепи фазы ноль. Проведенное тестирование позволяет избежать дальнейших поломок и аварийных ситуаций.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Для тестирования электропроводки применяется специальное оборудование — мультиметр

Видео: скрытый электромонтаж в деревянном доме
