Дождевая вода подчас оказывается очень ценным природным ресурсом, чтобы разбрасываться ею налево и направо. Поэтому современная ливневая канализация становится все сложнее, и зачастую оснащена специальными элементами, предназначенными не только для минимизации негативных последствий ливня, но и для эффективного сбора воды.

Содержание:

  • Классическое устройство ливневой канализации
  • Основные элементы ливневой канализации
    • Устройство для приема ливневых потоков воды
    • Сборные, распределительные и фильтрующие элементы
  • Заключение

Классическое устройство ливневой канализации

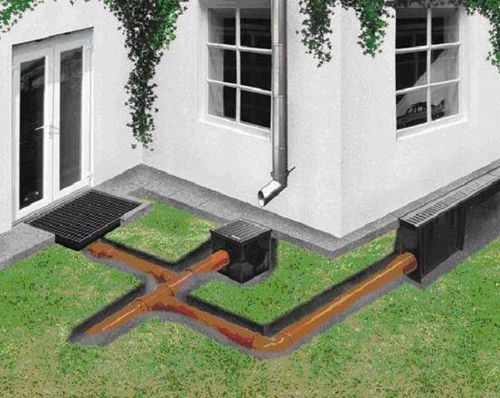

Основу ливневой канализации составляет система направления и распределения воды. В упрощенном варианте ливневая канализация включает в себя следующие элементы:

  • Труба. Чаще всего уложена в грунт и закрыта слоем дерна, бетона или твердым покрытием из асфальта и тротуарной плитки;
  • Водосборные каналы или лотки. Наиболее важный элемент ливневой канализации, от правильного расположения водосборника зависит эффективное удаление воды с поверхности пешеходной дорожки или площадки у входной двери;
  • Фильтрующие и распределительные элементы. Их участие в работе ливневой канализации незаметно, и большинство людей даже не подозревают об их существовании, но они кране важны для нормальной работы всей системы.

Важно! Дождевая канализация не только и не столько помогает эффективно отводить воду, а прежде всего, обеспечивает защиту грунта и фундамента от перенасыщения водой.

Основные элементы ливневой канализации

Все элементы ливневой канализации одинаково важны для эффективного отведения воды с поверхности участка. Выход из строя или ненормальная работа любого из вышеперечисленных элементов может свести пропускную способность канализационной системы к минимуму.

Устройство для приема ливневых потоков воды

Дождеприемники или, правильнее, водоприемники и лотки для ливневой канализации, желоба, служащие для сбора потоков воды на поверхности земли, являются наиболее уязвимыми под механическим воздействием от ног, колес, транспортных средств, даже сосулек и замерзающего льда. Водоприемники чаще всего выполняются в форме прямоугольной или цилиндрической коробки из пластиковой или стеклопластиковой арматуры.

Элементы ливневой канализации
Элементы ливневой канализации

Они устанавливаются непосредственно под сливным отверстием водосточной трубы и служат для приема потока дождевой воды, собранной водосточной системой. Входное отверстие всегда закрыто металлической или стеклопластиковой решеткой. В боковой стенке выполнено отверстие, куда подсоединяется сливной трубопровод. В отдельных конструкциях водоприемника предусмотрен дополнительный элемент для фильтрации крупных частей мусора, веточек деревьев, щепок, небольших камушков. Песок и мелкие частички грязи этот элемент задерживает плохо. Часто даже эксперты путают и считают, что это пескоуловитель для ливневой канализации.

Элементы ливневой канализации

Дождеприемники для ливневой канализации должны обеспечить безударный забор потоков воды без разбрызгивания, даже если часть приемного устройства закрыта листвой или кусочками льда. От эффективности работы этого элемента ливневой канализации зависит состояние части фундамента и стены дома.

Кроме водоприемников, сбором воды занимаются лотки дождевой канализации, или желоба. Чаще всего их устанавливают вдоль пешеходных дорожек с твердым покрытием. Особенно чувствительны к избытку воды площадки и дорожки, вымощенные тротуарной плиткой. Неправильная или неэффективная работа приводит к вспучиванию кладки из-за замерзшей воды в песчаной подушке.

Элементы ливневой канализации

Лотки для ливневой канализации представляют собой длинные пластиковые желоба, уложенные непосредственно на песчаную подушку в грунте и закрытые сверху защитной накладкой с отверстиями. Обязательным условием укладки лотков является соблюдение сливного уклона в направлении приемной трубы. В ряде случаев лотки для ливневой канализации перестают работать эффективно, если на установленные желоба наступают люди или наезжает транспорт. Чтобы избежать этого, по бокам лотка выкладывают бордюр из камня или плитки.

Накладка может быть пластиковой или решетчатой, но последний вариант применяется реже из-за плохой способности задерживать крупный мусор и грязь, попадающие в систему канализации.

Элементы ливневой канализации

Кроме лотковых систем, в системах сбора дождевой воды также применяются точечные водоприемники. Эти элементы рассчитаны на забор дождевой воды на определенной площади, где невозможно установить желоба или лотки. Чаще всего это забетонированная площадка, на поверхности которой имеются уклоны и сетка из профилированных желобков для стока воды.

Элементы ливневой канализации

Отдельным элементом в системах сбора дождевой воды является приемный короб или поддон, устанавливаемый непосредственно перед входной дверью в дом. Такое устройство используется для улавливания дождевой и ливневой воды, попадающей на входную площадку крыльца. По конструкции поддон соответствует устройству дождеприемника, но отличается по размерам.

Сборные, распределительные и фильтрующие элементы

Все водосборные элементы систем сбора дождевой воды направляют потоки по трубам к местам ее сбора, отстаивания, фильтрации и, при необходимости, сброса ее в центральную дождевую канализацию. Стандартными на сегодняшний день считаются использование полихлорвиниловой или полипропиленовой гофрированной трубы. Диаметр трубопровода в зависимости от нагрузки может колебаться от 100 до 200 мм. Такой вариант трубы обладает большой гибкостью, устойчивостью к морозам, засорениям, прекрасно переносит без разрушения любые проседания или подвижки грунта.

Кроме полимерных, используют асбоцементные трубы. Они обладают высокой стойкостью, но в настоящее время их использование ограничено из-за наличия в их материале асбестового волокна. Чугунные, стальные, керамические трубы практически не используются из-за высокой цены.

Обязательным элементом современных систем сбора дождевой воды считается пескоуловитель, освобождающий воду от мельчайших частичек песка, пыли и грязи. По сути, эта конструкция представляет собой большую емкость, в которой дождевая вода отстаивается и разделяется на осадок и чистую воду. В конструкции предусмотрена возможность удаления осадка и загрязнений. Реже применяются вихревые пескоуловители, в которых песчинки и мельчайший гравий выделяются из ливневого потока при прохождении кольцевой камеры.

Элементы ливневой канализации

В отдельных случаях в дополнение к пескоуловителю может устанавливаться фильтр для отделения нефтепродуктов, масел, тяжелых органических веществ, нерастворимых в воде. Обычно такие элементы являются обязательным атрибутом ливневых канализаций заправок, стоянок автотранспорта, автомастерских и для бытовых целей применяются достаточно редко.

Наиболее дорогим и габаритным элементом систем сбора дождевой воды считается распределительный колодец. Это устройство представляет собой бочковидную емкость, к которой подключаются трубопроводы от водосборных устройств на определенной территории. В зависимости от размеров участка в одном домовладении может быть установлено 2-3 распределительных колодца. Этот элемент закапывается в грунт таким образом, чтобы водяной столб в емкости находился по уровню ниже, чем подключаемые к нему трубопроводы. В этом случае собранная вода не будет перетекать из колодца обратно в ливневую канализацию.

Элементы ливневой канализации

Из распределительных колодцев вода направляется в сборную емкость. При наличии центральной ливневой канализации ливневые потоки могут перенаправляться в центральную магистраль либо по мере накопления перекачиваться с помощью насоса к месту утилизации.

Распределительные колодцы обязательно маркируются, закрываются крышками и используются для обслуживания систем сбора дождевой воды.

Элементы ливневой канализации

Все элементы ливневой канализации соединяются между собой эластичными муфтами, тройниками и переходниками, позволяющими соединять трубы различного диаметра. Такой способ соединения позволяет всей конструкции ливневой канализации быть нечувствительной к механическим воздействиям, нагрузкам, проседаниям и подвижкам грунта.

Элементы ливневой канализации

Заключение

Использование пластика и полимерных материалов дает возможность построить ливневую канализацию с большой пропускной способностью, устойчивую к морозам и коррозии. Срок службы элементов правильно построенной ливневой канализации может достигать нескольких десятков лет при условии правильного и регулярного обслуживания системы.
