Новые технологии покраски настолько активно внедряются в нашу жизнь, что в некоторых случаях уже напрочь исключают старые представления об этом способе отделки поверхностей. Дошло до того, что, когда мы говорим – краска, совсем не подразумеваются кисти, валики и палки для размешивания.

И всё это «натворила» порошковая окраска, принципы применения которой, может не подозревая этого, изучают в средней школе. Всё та же электролизация и способность притягиваться заряженных частиц.

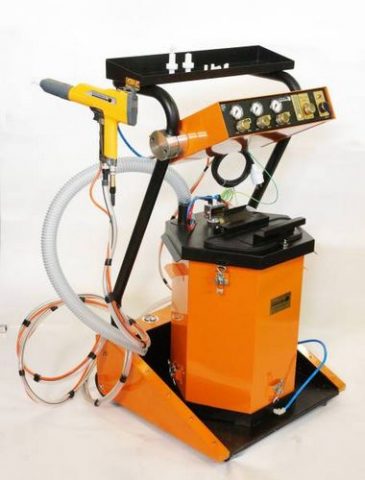

Несмотря на кажущуюся сложность, оборудование для порошковой окраски металла практически вытеснило на производстве и в бизнесе все другие виды окраски (модель Prоmaks CM-10, см. характеристики в тексте)

Когда кисти и краска уже не «близнецы и братья»

Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Оборудование порошковой покраски включает в себя и вспомогательные камеры предварительной подготовки исходных поверхностей для будущей обработки

Принцип очень простой и известен с давних времен.

Принцип работы

Независимо от размера оборудования его схема имеет следующий вид:

  • A – пистолет или любое другое устройство, заполненные заряженными частицами краски;
  • B – находящиеся под зарядом частицы краски;
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Оборудование для покраски порошковой краской в своей основе использует законы физики, изучающиеся в программе средней школы (см. описание в тексте)

  • C – перед обрабатываемой поверхностью создаётся целое облако заряженных цветных частиц;
  • D – само изделие, которой заземлено и подвергается обработке притягивающимися частицами.

Таким образом, полная схема лакокрасочного комплекса на основе порошковой технологии содержит следующие элементы:

  • 1 – камера, в которую загружаются окрашиваемые детали;
  • 2 – приспособления поворотного типа для навешивания деталей;
  • 3 – камера напыления;
  • 4 – циклон для генерации и заряда частиц краски;
  • 5 – фильтр, когда работа проходит в промышленных масштабах без этого необходимого элемента не обойтись;
  • 6 – камера разгрузки;
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Полная схема комплекса покраски с использованием технологии нанесения порошковой краски (см. описание в тексте)

  • 7 – подача изделий происходит по специальным линиям, движущимся с постоянной невысокой скоростью;
  • 8 – шкаф полимеризации нанесённого покрытия;
  • 9 — вентилятор;
  • 10 – система управления комплексом, всё происходит по заранее заданной программе, контролирующей, сообщающей и протоколирующей для дальнейшего анализа все параметры процесса от температуры и давления до расхода краски и скорости движения линии;
  • 11 – светильник для возможности наблюдения за ходом процесса снаружи;
  • 12 – блок подготовки сжатого воздуха для системы выброса краски;
  • 13 – пневмо-электрический пистолет для выброса порошковой краски.

Схема любого портативного оборудования в виде пистолета имеет такую конструкцию:

  • A – канал подачи воздуха;
  • B – канал подачи порошковой краски;
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Оборудование для порошковой покраски своими руками – пистолеты – имеет, так или иначе, следующую схему внутреннего устройства (см. описание в тексте)

  • C – непременная особенность устройства – его линия заземления;
  • D – полученная порошково-воздушная смесь, обратите внимание на её структуру;
  • E – заряжающие поверхности, которые и придают свойство заряда частицам смеси;
  • F – насадка для выброса и распыления смеси наружу, именно она и обеспечивает то облако, которое образовывается перед обрабатываемой поверхностью.

Оборудование

Разработано несколько принципов работы оборудования для порошковой покраски. (См. также статью Краска для каминов и печей: особенности.)

Классификация

По принципам работы оборудование классифицируется следующим образом:

  • Электростатическое.
    Данное оборудование позволяет создавать очень тонкое покрытие – от 30 до 250 микрон, а, кроме того, из преимуществ отметим:
    • можно окрашивать детали любой сложной конфигурации;
    • простота оборудования и невысокие затраты на его обслуживание;
    • возможность оперативного изменения цветов краски;
    • нет необходимости в предварительном нагреве деталей;
  • Главным недостатком этого оборудования является его стоимость, которое выше, чем у конкурентов.
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Полный комплекс оборудования для покраски порошком – включает в себя обязательно и «предбанник» для подготовки рабочих поверхностей и линию их подачи в камеру

  • Трибостатическое. Это оборудование не использует генератор частиц, которые создаются давлением воздуха, но это не мешает краске увереннее проникать в глубокие выемки деталей.
    Из недостатков отметим:
    • более сложный характер обеспечения достаточной величины заряда частиц, поэтому часто требуется регулировка первичного красящего состава;
    • уровень зарядки зависит от влажности окружающего воздуха (поэтому очень популярен в северных странах, где не так сильно «прыгает» влажность, а летом температура более умеренная);
    • уменьшение заряда по мере непрерывной работы оборудования;
    • порошок осаждается не так активно, как в оборудовании, использующем электростатический метод.
  • Флюидизированное.
    Такое оборудование наносит краску слоями, что позволяет:
    • наносить довольно толстые слои краски за один цикл обработки – это главное, почему метод и оборудование на его основе в ходу; толщина в 250 микрон считается уже достаточно толстой;
    • точнее контролировать толщину создаваемого покрытия;
    • невысокая стоимость подготовки к работе и последующей эксплуатации.
  • Из недостатков отмечаем:
    • большой расход порошка;
    • необходимость предварительного нагрева детали и даже тщательно просушена;
    • исходные детали должны иметь несложную форму, в противном случае не избежать непрокрасов.
    • обрабатывать можно только те виды металлов, которые обладают достаточной устойчивостью к высоким температурам. (См . также статью Краска для кухни: как выбрать.)
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

На фото пистолет для порошковой краски в действии – очевиден значительный перерасход материала и необходимость опыта нанесения

Полезный совет!
Нельзя сказать, что порошковые краски требуют повышенных мер безопасности.
Но всё-таки советуем быть предельно внимательными с порошком, в котором повышенное содержание свинца и кадмия.
Работать лучше всего с защитой органов дыхания.
Некоторые виды порошка содержат токсичные при разложении компоненты.
Некоторые содержат отвердитель триглицилизоцианурат, которые представляет опасность для людей с аллергическими заболеваниями.
Обязательно советует очень аккуратно обращаться с порошками, содержащими, так называемые, низкомолекулярные эпоксиды – без средств защиты кожи лучше не работать.
Перед нанесением краски поверхность обрабатывается растворами, которые тоже могут представлять опасность для здоровья.

Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Портативный вариант пистолета, принцип работы которого ничем не отличается от принципа работы водного детского пистолета, хотя инструкция и прилагается, тут не обойтись без электросети

Примеры

Предлагаем вашему вниманию две модели аппаратов для ручной порошковой покраски, обе выпускаются по лицензии в Турции.

  • далее – изделие позволяет работать с красками очень широкого диапазона, в том числе такими проблемными как металлик и антик;
  • первое – цена, которая с июля 2014-го упала к ноябрю с 87500 рублей до 70000;
  • Promaks CM-10:
    • краска подаётся непрерывно и стабильно, что обеспечивает завидную равномерность создаваемого покрытия;
    • простота эксплуатации;
    • возможность окраски стекла и керамики;
  • среди технических особенностей:
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Камера для порошковой покраски; идеальная чистота – главная отличительная черта любого места работы с представляемым материалом

    • заземление порошкового шланга;
    • ручная настройка всех электрических параметров работы;
    • контроль и регулировка расхода всех материалов и объема подаваемого воздуха;
    • заряд производится напряжением в 100 кВ, что обеспечивает заряд всех известных видов порошковой краски;
    • форсунки запатентованной конструкции обеспечивают идеальный прокрас даже предельно сложных мест;
    • приспособление для быстрой смены цвета;
    • встроенная система сброса давления;
    • фильтр тонкой очистки;
    • средний расход порошка – 150 гр на кв.м;
    • входной напряжение на пистолете – 10 В;
    • максимальный выходной ток – 130 мкА;
    • работа от стандартной сети в 220 В / 50 Гц.
  • Изделие признаётся одним из лучших при больших объёмах работ.
  • Promaks 2CM-10:
    • эта модель дороже почти в два раза – в ноябре 2014-го цена составляет 130000 рублей (в июле – 151000);
    • среди отличительных особенностей:
    • второй модуль управления;
    • второй пистолет и соответствующий набор шлангов и проводов;
    • уменьшенный расход порошка – 120 гр на квадрат. (См. также статью Как покрасить окна своими руками.)
Оборудование для нанесения порошковой краски: видео-инструкция по окраске своими руками, особенности покрытий для металла, цена, фото

Более совершенная модель Promaks 2CM-10 (см. характеристики в тексте)

Выводы

Электропроводная краска Zinga или такой хит последнего времени, как огнезащитные краски по металлу Полистил, пока не представлены в порошковом виде. Но, видимо, этот вариант не за горами, учитывая ту большую популярность, которую приобретает порошковая окраска. Она уже вытеснила в промышленности любые другие способы отделки краской.

Конечно, если ваша задача покрасить только скамейку на дачном участке, порошок вам не нужен. Если же таких скамеек сотни, то стоит задуматься о приобретении специального оборудования и овладении представленной технологией. А начать можно с нашего видео в этой статье.
