Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Содержание:

  • Положительные и отрицательные качества
    • Перечисление основных достоинств
    • Несколько незначительных недостатков
  • Об основных типах конструкций
  • Печка на отработке своими руками: чертежи, видео и другая полезная информация
    • Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона
    • Создание печи на отработанном масле с водяным контуром из листов металла
  • Основные правила эксплуатации и обслуживания
  • Подведение итогов
  • Видео: печь на отработке своими руками!

Положительные и отрицательные качества

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

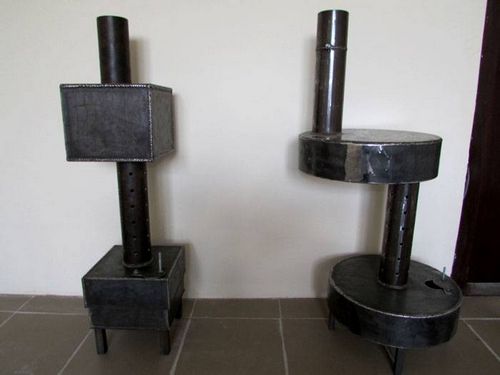

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

  • приемлемый расход топлива;
  • быстрый розжиг;
  • относительно простое устройство;
  • возможность создания водяного контура;
  • вполне компактные размеры,
  • простота эксплуатации.
Печка на отработке своими руками: чертежи, видео и эксплуатация

Печь работает на отработанном масле

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Основные элементы отопительной конструкции данного типа

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Размеры конструкции для обогрева достаточно компактны

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Более сложная модель, работающая на отработке

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Массивная конструкция на металлических ножках

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Чертежи для самостоятельного изготовления

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

Печка на отработке своими руками: чертежи, видео и эксплуатация

В трубе должны быть проделаны специальные отверстия

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Стационарная конструкция для обогрева из стальных листов

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6×6 мм для заливки топлива.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Используемые листы должны иметь достаточную толщину

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Дополнительный чертеж для изготовления конструкции

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

  • запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
  • для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
  • необходимый режим работы выставляется путем регулирования специальной заслонки;
  • при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
  • нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
  • следует избегать крепления конструкции к стенам строения и использования высоких подставок;
  • запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
  • не следует держать в непосредственной близости от отопительного устройства горючие вещества;
  • помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
  • в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
  • контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
  • чистка внутренних частей конструкции допускается любым удобным способом;
  • не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.
Печка на отработке своими руками: чертежи, видео и эксплуатация

Придерживаться следует примерно таких размеров

Обратите внимание! При отсутствии лишних денежных средств изготавливается печка на отработке своими руками. Чертежи, видео и прочие сведения необходимы для полного ознакомления с процессом сооружения.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Конструкция должна подвергаться регулярной чистке

Подведение итогов

После изучения представленных материалов можно увидеть процесс изготовления самодельной печи на видео. Отработка для такой конструкции является основным и единственным видом жидкого топлива. При правильной сборке обогревательные сооружения способны служить относительно долго. Однако многое зависит от качества применяемых материалов в каждом конкретном случае.
