Дом, построенный из дерева — это хорошо. Масса людей отдаёт предпочтение дереву в качестве материала для стен и это неудивительно. Сравним дерево с другим популярным стройматериалом — кирпичом. Дом из дерева возводится намного быстрее, дерево дешевле кирпича, теплоотдача дерева намного ниже, а это значит утепление дома обойдётся дешевле. Не говоря уже об экологичности и красоте дерева. Конечно дерево — не панацея, у него немало недостатков и один из них — это то, что оно легко воспламеняется. Есть противопожарные пропитки, но они решают проблему не полностью, к тому же пропитывать надо регулярно. Именно поэтому в нашей статье, рассказывающей о том, как сделать проводку в таком доме, будет красной нитью прослеживаться тема правил пожарной безопасности при проведении электрификации деревянного дома.

Содержание:

  • Основные требования к электромонтажу
  • Ввод кабеля в дом
  • Вводно-распределительное устройство (ВРУ)
  • Подготовка стен
  • Материалы
  • Прокладка проводов
  • Открытая проводка

Основные требования к электромонтажу

В зависимости от площади, конфигурации вашего дома и энергопотребления нужно продумать все нюансы монтажа электропроводки а также ряд мероприятий до начала и после окончания работ:

Проводка в деревянном доме, правила
  • Составить схему электроснабжения, без неё  нельзя начинать работы;
  • Определиться с материалами: типы, марки, сечения кабелей и проводов, их количество. То же самое с коробками, розетками, трубами и всем остальным;
  • Теперь можно начинать практические действия. Прежде всего надо подготовить стены для прокладки труб, установки коробок и розеток согласно схеме электроснабжения;
  • Выбираем распределительный щиток в зависимости от числа потребителей и их мощности и устанавливаем его;
  • Прокладываем провода в трубах и помещаем в заранее подготовленные каналы, после чего подключаем розетки.

Наглядно требования продемонстрированы в видеоролике:

Проводка в деревянном доме, правила

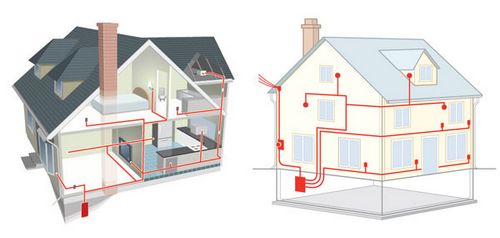

В зависимости от того, сколько электроэнергии будет потреблять ваше жилище, делается схема электроснабжения или проект. Проект делается, когда пиковое (все электроприборы в доме включены одновременно и на максимальную мощность) потребление составляет более 10 кВт. В этом случае выполнение проекта обязательно и он подлежит регистрации в организации, осуществляющей поставку электроэнергии. К проекту предъявляются достаточно серьёзные требования: в нём должны быть представлены данные от электрических схем внешнего и внутреннего электроснабжения до номиналов плавких вставок. Поэтому выполнить проект в полном объёме может только специалист.

Проводка в деревянном доме, правила

Даже если потребление меньше 10 кВт, схема всё равно нужна. На ней нанесены точные места расположения всех элементов и маршруты прохождения проводов, желательно с указанием всех расстояний. Это должно быть тщательно продумано и выверено с учётом расположения мебели и бытовой техники, чтобы потом не городить удлинители.

Ввод кабеля в дом

Проводка в деревянном доме, правила

Электромонтаж разделяется на два вида: внешний и внутренний.

К внешнему монтажу относятся ввод в здание и наружное освещение. Ввод в здание — важный элемент системы пожарной безопасности, ввод бывает воздушный и подземный. Существуют следующие правила:

  1. Воздушный ввод в дом осуществляется через изоляторы, закреплённые на стене или на стойке на высоте 2,75 метра для неизолированного провода или 2,5 метра для ввода с помощью СИП (самонесущий изолированный провод);
  2. Ввод через стену должен проходить через вмонтированную толстостенную металлическую гильзу. Гильза должна быть термоизолированной от стены;
    Проводка в деревянном доме, правила
  3. Длина ввода от воздушной линии до дома не должна превышать 10 метров, иначе надо ставить дополнительную опору;
  4. Обязательно надо сделать переход с алюминиевого кабеля на медный. Делается это с помощью плашки, которая может быть открытой или закрытой в зависимости от условий монтажа.
    Проводка в деревянном доме, правила

При подземном вводе, если в доме есть подвал, кабель вводится прямо через фундамент по трубе не менее чем за 1 метр от фундамента, глубина — 70-80 см. Если подвала в доме нет, кабель поднимается по стене дома в трубе на высоту не менее 1,8 метра. Ввод под фундаментом категорически запрещён.

Вводно-распределительное устройство (ВРУ)

Проводка в деревянном доме, правила

Именно на ВРУ приходит кабель от воздушной линии. Здесь же, на ВРУ, напряжение через автоматы и предохранители расходится по всему дому. Сюда же приходит заземляющая шина, соединяется с заземляющими проводами в кабеле и заземляет все электроустановки и осветительные приборы в доме. ВРУ, или попросту щиток, должен быть изготовлен специально для деревянного дома.

Проводка в деревянном доме, правила

Корпус ВРУ должен быть металлическим. Очень удобно здесь же разместить электросчётчик, но это должно быть предусмотрено конструкцией вводно-распределительного устройства.

Подготовка стен

Проводка в деревянном доме, правила

При проведении внутренней проводки её, как правило, размещают между стеной и декоративным покрытием. При этом надо исключить прямой контакт кабеля с поверхностью стены и декоративного покрытия. Для этого проводник можно поместить в негорючий металлорукав, обложив последний со всех сторон изоляцией в виде цементного или алебастрового раствора. Но самым надёжным и безопасным будет поместить проводник в трубы, хотя это и дороже.

Если декоративного покрытия нет, то под трубы надо делать каналы и вырезать и выдалбливать места под розетки и выключатели. В этом случае надо продумать, как потом красиво и аккуратно закрыть эти каналы.

Проводка в деревянном доме, правила

Материалы

Проводка в деревянном доме, правила

В деревянном доме всё, что касается электроснабжения, должно быть негорючим:

  • Кабель и провода должны быть медными и в изоляции из материала, не поддерживающего горения, например ВВГнг;
  • Розетки и выключатели должны иметь металлическую подложку, а пластик корпуса должен быть негорючим, что должно быть указано в сертификате на изделие.

При выборе кабеля старайтесь выбрать кабель одного производителя с цветными жилами. Это позволит избежать ошибок при монтаже. Принято подключать провода по цветам следующим образом:

  • Фаза — коричневый;
  • Ноль — голубой;
  • Земля — жёлто-зелёный.
    Проводка в деревянном доме, правила

Если вы решили делать внутреннюю проводку, надо выбрать трубы. Они могут быть стальными или медными. Стальные трубы менее удобны для монтажа, так как при малых радиусах изгиба придётся гнуть трубу на горячую, прогревая трубу каждый раз газовой горелкой или паяльной лампой. Проще работать с медными трубами, но у них другой недостаток — цена выше в разы.

Проводка в деревянном доме, правила

Диаметр трубы должен быть таким, чтобы кабель занимал не более 40% объёма трубы. Толщина стенки должна быть 2,8-3,2 мм. Обратите внимание, чтобы на краях труб не было заусениц и острых кромок, которые могут прорезать изоляцию.

Проводка в деревянном доме, правила

В заранее подготовленные места вставляем металлические разветвительные коробки и соединяем их с трубами с помощью пайки или сварки.

Проводка в деревянном доме, правила

После окончания данного этапа работ проверяем, чтобы все эти элементы были заземлены.

Прокладка проводов

Проводка в деревянном доме, правила

Теперь в трубах прокладываем провода или кабель. Желательно брать трёхжильный или пятижильный, с заземляющим проводом, в зависимости от подключаемой нагрузки. Кабель протягивается с помощью протяжного шнура. По окончании протяжки надо обязательно померять сопротивление изоляции, убедиться в отсутствии повреждений.

Теперь подключаем жилы к розеткам, выключателям и осветительным приборам. Соединения внутри распределительных коробок можно осуществлять несколькими способами:

  • Вагами. Подбирается подходящая вага по количеству и диаметру проводов, в её отверстие вставляется провод до щелчка;
    Проводка в деревянном доме, правила
  • Сизами. Провода скручиваются между собой, после чего на них плотно надевается колпачек — сиза.
    Проводка в деревянном доме, правила
  • И, наконец, самый простой и распространённый дедовский способ — скрутка с последующей изоляцией с помощью изоленты. Такой способ подключения нежелателен — изолента в течение нескольких лет может пересохнуть и деформироваться, оголив место соединения.

Открытая проводка

Более дешёвый и простой вариант проводки по сравнению со скрытой проводкой. Проводится по поверхности стены. Для этого используются следующие приспособления:

  • Кабель-канал;
  • Электротехнический плинтус;
  • Роликовые изоляторы.

>Кабель-канал представляет из себя короб, состоящий из двух частей. Одна прикрепляется к стене, в неё укладываются кабели и провода, вторая под замок закрывает их сверху. В этом случае провода должны быть в негорючей изоляции. Удобство кабель-каналов — в лёгкой доступности проводки. Материал, из которого они изготовлены должен быть негорючим.

Проводка в деревянном доме, правила

>Электротехнический плинтус штампуется из негорючего пластика  и имеет внутри каналы для прокладки кабелей.

Проводка в деревянном доме, правила

>Роликовые изоляторы известны давно, кое-где в старых домах они даже сохранились. Сейчас переживают новую жизнь, их используют для проведения открытой проводки в новых домах, правда для этого нужен определённый стиль дома, соответствующий интерьер, иначе это будет выглядеть нелепо. При таком типе проводки на ролики монтируется специальный многожильный провод с ПВХ-изоляцией и декоративной шёлковой оплёткой с негорючей пропиткой.

Проводка в деревянном доме, правила

Всё описанное выше строго регламентировано многочисленными документами. Вот три главных:

  • СНиП 3.05 — 06 — 85. Строительные нормы и правила: Электротехнические устройства;
  • ПУЭ — Правила устройства электроустановок;
  • ГОСТ Р. 50571.1 — Электроустановки зданий и сооружений. Общие положения.
    Проводка в деревянном доме, правила

В статье описаны самые распространённые методы электрификации деревянного дома, и какой бы из них вы не выбрали, всегда уважайте электричество, и оно отплатит вам тем же, принося в дом тепло и свет.
