Заглубленный по всем правилам ленточный фундамент требует: изъятия грунта, сооружения массивной опалубки, сваривания арматуры, приготовления и заливки бетона. Для выполнения работ понадобится большое количество материалов, привлечение техники и квалифицированных специалистов.

Возвести свайно-ленточный фундамент для частного коттеджа на приусадебном или дачном участке можно своими силами, что сократит расходы по всем пунктам. Технологию придумали в Финляндии для каркасных домов, и она полностью оправдала себя на болотистом мерзлом грунте.

Распределение нагрузок от надземной части здания на опоры с армированным ростверком сокращает объем бетона для заливки заглубленного основания. Затраты на ленточный фундамент будут на 30% больше. Кроме экономии ресурсов комбинированная схема исключает рытье глубокой траншеи и применение сложной техники. Монолитная железобетонная лента на сваях – устойчивый фундамент для построек из нетяжелых материалов:

  • древесины;
  • керамоблоков;
  • газобетона;
  • пеноблоков;
  • сэндвич-панелей из ДСП с наполнителем.

Дом может быть сложен из бревен, цельного или клееного бруса, ячеистого или пустотелого камня. Панелями обшивают деревянный или оцинкованный каркас. Легкие строения не могут противостоять морозному вспучиванию грунта, поэтому их устанавливают на свайно-ленточное основание, которое опирается на неподвижные породы. Такой тип используют и при значительных перепадах рельефа.

Технология закладки сборного основания

Схема свайного фундамента с навесным ростверком нашла применение в условиях неустойчивого грунта, болотистой местности и подтопляемых территорий. Монолитную основу по инструкции заливают в опалубку на 25–30 см выше нулевой отметки. Такой зазор исключает перекос конструкции от зимнего поднятия грунта. Если опоры заглубляют ниже отметки промерзания, то нагрузка от вспучивания действует на них по касательной. Ленточный фундамент в подвешенном состоянии не подвергается деформации. Утепленная отмостка и правильная забирка исключают попадание ливневых стоков под строение.

Структура почвы и наличие водоносных слоев – природные факторы, от которых зависит глубина заложения фундамента. К слабым типам относятся:

  • мелкий песок (неразличимые фракции зерен);
  • супеси (10% глины в песке);
  • суглинки (30% глины в песке);
  • глина (твердая в сухих кусках и вязкая в сыром состоянии);
  • растительные (с включениями торфа).

Насыщенность почвы влагой определяет силу морозного вспучивания. Если между твердыми частицами собираются капли воды, то при отрицательных температурах, в районах средней полосы, где нижняя отметка промерзания составляет 1,2–1,5 м, грунт может подняться на 15–20 см. Длина «опорных» свай 2,1 м позволит им упираться в неподвижный слой. Надземный ленточный фундамент при этом будет вне зоны влияния морозного вспучивания.

Структуру и увлажненность пород на стройплощадке определяют с помощью садового или строительного бура. Пробы по инструкции берут в нескольких местах из шурфов глубиной не менее 2 м. Если образцы состоят из сухого песка (фракции свыше 0,5 мм), гравийного или галечникового грунта, «висячий» свайный фундамент связывают с малозаглубленным основанием. Железобетонную ленту укладывают на глубину 30-40 см. На дно траншеи предварительно засыпают песок или ПГC (песчано-гравийную смесь).

Свайно-ленточный фундамент своими руками: пошаговая инструкция, описание технологии, цены

Руководство по установке буронабивных опор

Точечные опоры, которые внедряют в слой грунта, подразделяют на винтовые и набивные. Первые представляют собой металлический ствол (трубу) диаметром от 60 до 140 мм с лопастями на заостренном конце. Ленточный фундамент на винтовых сваях заглубляют ниже слоя промерзания, поэтому их длина составляет 1,5–3,5 м. Лопасти увеличивают опорную площадь и дают возможность вкрутить конструкцию в грунт своими руками при помощи вертикального ворота. Диаметр винта сваи для обводненной местности – 500-850 мм.

Стоимость буронабивного основания зависит от опалубки для заливки железобетонной сваи. После подготовки шурфа в него вставляют трубу из асбестоцемента, металла, пластика или рубероида. Внутреннюю полость армируют и заполняют бетоном. Применение гидроизоляционного материала в качестве несъемной опалубки является самым экономичным методом формирования свай:

1. скважину углубляют на 30 см ниже промерзания почвы ручным или механическим буром;

2. на дно засыпают песок;

3. вертикальные стенки выстилают рубероидом;

4. часть картонной опалубки, которая на 40 см возвышается над уровнем земли, стягивают проволокой;

5. в утрамбованный песок вставляют 2–3 прута рифленой арматуры длиной на 50 см выше края рубероида;

6. внутреннюю полость заливают бетоном, который протыкают несколько раз длинным шомполом, чтобы выпустить воздух;

7. через 7–10 дней монтируют опалубку для ростверка.

Свайно-ленточный фундамент своими руками: пошаговая инструкция, описание технологии, цены

Свайно-ленточный фундамент своими руками из готовых труб возводят аналогично, хотя инструкция содержит несколько дополнительных пунктов. Для образования устойчивого башмака на дно скважины через трубу заливают часть смеси и приподнимают форму, чтобы раствор пропитал песчаную подушку. Сваю вертикально закрепляют до застывания подошвы. Затем опору армируют и бетонируют.

Расход бетона на 10 м трубы диаметром:

  • 100 мм – 0,1;
  • 200 мм – 0,5;
  • 300 мм – 1 м3.

Монтаж монолитной ленты на сваях

Невысокая стоимость ячеистого бетона и сокращение сроков строительства объясняет популярность крупногабаритных газосиликатных и пеноблоков. За счет легкости пористого материала нагрузка на основание существенно уменьшается по сравнению с кирпичной кладкой того же объема. Фундамент для дома из пеноблоков монтируют по свайно-ленточной схеме.

Количество опор сечением около 800 см2 (диаметр ствола 30 см) под ростверк рассчитывают исходя из нагрузки до 800 кг на одну штуку, если на участке преобладает влажный пылеватый песок с несущей способностью 1 кг/см2. Свая на плотных слоях с сопротивлением 2 кг/см2 выдержит 1600 кг. Суммарный вес всех конструкций строения и внутреннего оборудования жилого пространства делят на расчетный показатель нагрузки с запасом 30%. Количество свай распределяют на плане, начиная с пересечений наружных стен шагом 1–2 м.

Для заливки буронабивных свай и ленты основания готовят подвижный бетон в пропорции 1:6 при помощи портландцемента М500 и ПГС. В смесь добавляют пластификатор, чтобы исключить образование ям и пустот. Раствор замешивают в механическом миксере, который устанавливают на стройплощадке.

Свайно-ленточный фундамент своими руками: пошаговая инструкция, описание технологии, цены

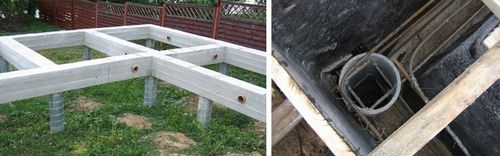

Пошаговая инструкция по монтажу фундамента из буронабивных свай и железобетонного ростверка:

1. на участке делают разметку несущих стен;

2. снимают травянистый слой по периметру строения;

3. ставят колышки в места установки свай;

4. бурят скважины;

5. дно уплотняют крупнозернистым песком;

6. в шурфы вставляют трубы опалубки;

7. формы армируют и заполняют бетоном;

8. к верхним частям прутьев привязывают сварной двухъярусный каркас ленты;

9. устанавливают герметичную опалубку с полом на 20–30 см выше отметки земли, застилают непромокаемой пленкой;

10. под арматуру подкладывают бруски, чтобы она не соприкасалась с древесиной;

11. заливают подвижный бетон, уплотняют его вибратором.

В зависимости от погодных условий смесь застывает 4–5 недель. Опалубку снимают и устанавливают скользящую забирку из плоского шифера по технологии деформационного шва. Нижний лист вкапывают в грунт, и он служит ограничителем для отмостки. Верхняя панель накрывает его внахлест и крепится дюбелями к ленте.

Свайно-ленточный фундамент своими руками: пошаговая инструкция, описание технологии, цены

Нюансы закладки основания

1. Свайный фундамент устанавливают с шагом опор от 1 до 2 м.

2. Скважины под трубы выкапывают на 10–15 см больше их диаметра. Бурение можно выполнить самому, что сократит стоимость работ.

3. Вместо песка на дно шурфа можно засыпать ПГС.

4. Опалубку из труб снаружи смазывают битумной мастикой и оборачивают рубероидом.

5. Ленточный фундамент в зависимости от веса строения и толщины стен выполняют шириной 30–40 см, высотой до 70 см.

6. Если опалубку устанавливают от земли, в нее засыпают песок или укладывают полистирол, чтобы приподнять уровень монолита. Подсыпку убирают через 7–10 дней.

7. Горизонтальный каркас из рифленых прутьев диаметром 10–16 мм сваривают с вертикальной арматурой 6–12 мм.

8. Бетон в жаркую погоду увлажняют первые 5–7 дней после заливки, в холодный период его затворяют подогретой водой.

Распространенные ошибки:

  • Недостаточное заглубление свай при неустойчивом грунте, высокой степени увлажнения и морозном пучении.
  • Неправильный расчет количества, диаметра и шага установки свай фундамента.
  • Несоблюдение зазора между ростверком и отметкой земли в случае дисперсного грунта.
  • Отсутствие сплошной гидроизоляции подземной части.
  • Слабое армирование свай и ленты монолитного ростверка.
  • Неподвижная забирка подвесного основания.
  • Применение бетона, прочность которого не соответствует функциональному назначению.
  • Заливка раствора при неблагоприятных погодных условиях.

Стоимость под ключ

Свайно-ленточный фундамент на опорах Стоимость* рублей за 1 пог.м Производитель
винтовых 4600 ГК«Ро-строй» г. Москва
буронабивных 3900
4500 ПСК «Дом-сказка» г.Москва
4500 ООО «Геострой групп» г.Москва
5500 СФ «ДомСтройПроект» г. Москва
6000 за м2 УСК «Wood House Group» г. Королев
2500 Самостоятельно

*Материалы, работа, аренда техники, транспортные расходы.

Команда специалистов поможет выполнить своими руками комбинированный фундамент частного дома на сложном участке. Чтобы конструкция была прочной, бетон замешивают из свежего цемента по инструкции на упаковке проверенного производителя.
