Многие дачники задумывались о таком интересном занятии, как пчеловодство. Сначала может показаться, что это занятие слишком сложно для обывателя, но это не так. Пасеку можно смастерить самостоятельно, имея всего лишь некоторые общедоступные инструменты. Рассмотрим в этой статье, как построить улей своими руками. Материалу будут сопутствовать фото (можно детально ознакомиться с размерами и схемами).

Содержание:

  • Чертежи улья для пчел
  • Инструменты и материалы
  • Резка и маркировка планок
  • Направляющие отверстия
  • Основной узел
  • Стальные ножки
  • Крепление ножек
  • Облицовка
  • Вход в улей
  • Передний вид
  • Посадочная доска
  • Окончание
  • Видео изготовления пчелиного улья своими руками

Чертежи улья для пчел

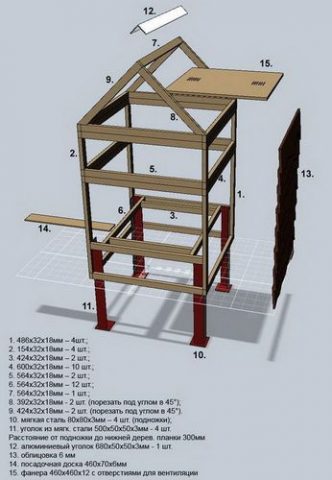

На первом изображении Вы можете увидеть основной сборный чертёж улья, с пропорциями, размерами и нумерацией составляющих. Улей состоит из трёх частей: нижней части, тела улья и крыши. Для крыши используется лист фанеры с указанными размерами с щелями для кормёжки. В конструкции имеются навесные секции, которые при желании легко вынимаются. Также существует специальное устройство, охраняющее улей во время тяжелых погодных условий.

Инструменты и материалы

Рассмотрим основные инструменты, которые будут использоваться для самостоятельного изготовления улья:

  • измерительная рулетка;
  • карандаш;
  • маркер;
  • ручная пила;
  • дрель-шуруповерт (аккумуляторного типа);
  • свёрла 3, 7, 12 мм;
  • набор отвёрток;
  • столешница;
  • шлифовальная машинка (угловая);
  • оборудование для сварки;
  • набор кистей.

Также нужно определиться с набором основных составляющих элементов. В нашем случае нужно подготовить:

  • петли — 2 шт.;
  • гвозди оцинкованные 50×2,65мм – 1 кг;
  • винты с потайной головкой 4×25мм – 200 шт;
  • доски деревянные 32×18мм — 20 м;
  • облицовка 6 мм;
  • фанера 460×460х12 мм;
  • уголки из мягкой стали 50×50х3мм – 2м;
  • уголок алюминевый 50×50х3мм – 0,7м;
  • мягкая сталь 80×80х3мм – 4 шт.;
  • краска для металла;
  • клей для дерева;
  • утеплитель из льна;

Резка и маркировка планок

Улей своими руками: фото, чертежи, схемы, видео

Далее необходимо вырезать и отмаркировать планки в соответствии со списком, который будет представлен ниже:

  1. 486×32х18мм – 4шт.;
  2. 154×32х18мм – 4 шт.;
  3. 424×32х18мм – 2 шт.;
  4. 600×32х18мм – 10 шт.;
  5. 564×32х18мм – 2 шт.;
  6. 564×32х18мм – 12 шт.;
  7. 564×32х18мм – 1 шт.;
  8. 392×32х18мм — 2 шт. (порезать под углом в 45°);
  9. 424×32х18мм – 2 шт. (порезать под углом в 45°).

Направляющие отверстия

Улей своими руками: фото, чертежи, схемы, видео

Далее необходимо высверлить направляющие отверстия. Гвозди вбиваются, как показано на фото. Необходимо использовать цилиндрическое сверло с выталкивателем для проделывания маленьких отверстий.

Улей своими руками: фото, чертежи, схемы, видео

Далее просверливаются отверстия в планке №6 (см. изображение).

Основной узел

Улей своими руками: фото, чертежи, схемы, видео

Далее изготавливаются три основные части улья. Использовать нужно гвозди и клей. Важно следить, чтобы они не склеились в неверном порядке.

Стальные ножки

Улей своими руками: фото, чертежи, схемы, видео

Далее начинают оборудование стальных ножек, на которых будет стоять вся конструкция. Отрезается железный уголок (500×50х50×3 мм — 4 шт.) и прорезаются отверстия для винтов. Убедитесь, что отверстия находятся напротив противоположных пар. В случае если нет сварочного оборудования, могут быть использованы и деревянные ножки, но нужно отметить, что такая опора будет менее надёжна, со временем начнёт гнить и портиться.

Крепление ножек

Улей своими руками: фото, чертежи, схемы, видео

Далее необходимо прикрепить ножки (см. рисунок). Винты вкручиваются в отверстия на нижней раме. К уголкам привариваются подножки 80×80х3 мм.

Облицовка

Улей своими руками: фото, чертежи, схемы, видео

Когда изготавливается улей для пчел, немаловажную роль играет облицовка. Вырезается оболочка и крепится винтами, создавая частичное перекрытие между секциями. Для этого понадобится дополнительный материал (используется дерево или ДСП).

Вход в улей

Улей своими руками: фото, чертежи, схемы, видео

Нужно вырезать отверстие для входа пчел в улей, который называется летком. Для создания летка используются специальные пилы, лобзик. Размер 460×70 мм. Не выкидывайте обрезки, они понадобятся далее.

Передний вид

Улей своими руками: фото, чертежи, схемы, видео

Петли крепятся на двери так, чтобы под ними находились деревянные секции (чтобы поддерживать при открытии). Крепится набойка под выходом. Для этого используется шуруповёрт.

Посадочная доска

Улей своими руками: фото, чертежи, схемы, видео
Улей своими руками: фото, чертежи, схемы, видео

Посадочная доска устанавливаются таким образом, чтобы она не мешала лотку, который будет устанавливаться на рамке. Далее наносится краска тонким слоем. Для очистки поверхности применяется шлифовальная машинка и наждачная бумага.

Окончание

Улей своими руками: фото, чертежи, схемы, видео

Далее улей заполняется изоляцией и утепляется. Опоры надёжно вбиваются в землю, чтобы избежать опрокидывания ветром, людьми или животными.

Улей своими руками: фото, чертежи, схемы, видео

Мы рассмотрели подробно, как сделать улей своими руками. Будем надеяться, что он прослужит Вам верой и правдой. Приятного и долгого использования!
