Теплый пол только относительно недавно стал реальностью в российских домах. Между тем устройство водяного теплого пола было известно богатым гражданам Древнего Рима и викингам Швеции: возраст скандинавской находки – не менее 6000 лет. Современные технологии ушли далеко вперед. Сегодня обустройство теплого пола не представляет технологических сложностей, и сделать свое жилище комфортным по силам каждому. Теплый пол может быть обустроен при помощи электрических нагревателей или системы водяного отопления.Несмотря на то что второй вариант более трудоемкий, его популярность достаточно высока, что обусловлено целым рядом причин.

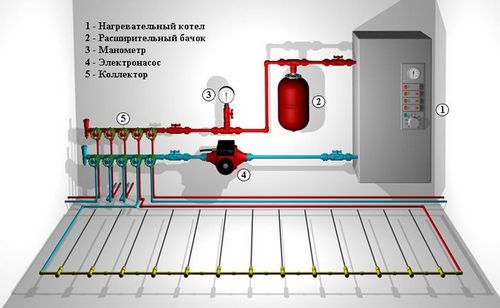

Схема-пример подключения водяного теплого пола.

Содержание:

  • Достоинства водяных полов
  • Особенности конструкций пола с водяным обогревом
    • Цементная стяжка, трубы и фитинги
    • Термоизоляционные материалы
    • Система регулирования и управления
  • Напольное покрытие для греющего пола

Достоинства водяных полов

Система водяного теплого пола эффективно обогревает немалые площади, причем затраты на теплоэнергию по сравнению с отоплением на радиаторах уменьшаются на 10-12%. При этом человек получает комфортный режим тепла: +20°С у головы и +22-24°С на уровне ног. Теплый пол – гарантия равномерного обогрева помещения, в котором отсутствуют перегретые или холодные зоны, а конвективный поток имеет низкую скорость (из-за небольшой разницы между температурой пола, воздуха поднятие пыли невозможно). Помимо вышеперечисленных плюсов водяной пол:

Устройство теплого водяного пола: особенности конструкций

Варианты укладки труб теплого пола.

  • гарантирует отсутствие сырости при нормальной влажности, что очень важно для пожилых, детей, людей, страдающих аллергией;
  • накапливает тепло: даже при отсутствии циркуляции теплоносителя комфортная температура будет поддерживаться на протяжении нескольких часов;
  • отличается от иных систем обогрева отсутствием технического обслуживания;
  • не образует электромагнитного поля;
  • допускает применение любого (наиболее выгодного в конкретный момент) источника энергии для подогрева теплоносителя;
  • сохраняет интерьер помещения.

Однако есть и отрицательные стороны теплого водяного пола. В первую очередь это трудоемкость монтажа и его срок. Второй минус – ограничение нагрузки на 1 кв.м площади. Также в случае повреждения трубопровода (если подключение было выполнено в параллельном варианте) нельзя будет отключить неисправный участок и продолжать эксплуатацию. Придется проводить ремонт, стоимость которого достаточно высока.

Особенности конструкций пола с водяным обогревом

Обустройство теплого водяного пола подразумевает 2 способа монтажа трубопровода: в виде зигзага (змейки) либо в виде улитки (спиралью). В первом случае явным плюсом является простота укладки и высокая скорость монтажа, во втором – равномерный, максимально эффективный прогрев во всех зонах благодаря минимальному расстоянию между трубами. Конструкция теплого водяного пола может быть выполнена в двух вариантах: когда трубы укладываются непосредственно в бетонную стяжку и когда трубопровод монтируют в специальных теплораспределительных пластинах из металла (последний метод используют при обустройстве обогрева в деревянных полах).

Цементная стяжка, трубы и фитинги

Устройство теплого водяного пола: особенности конструкций

Схема устройства теплого пола.

Ее главная особенность – срок твердения, который составляет не менее 21-го дня. Кроме того, необходимо учитывать, что конструктивные элементы теплого пола (трубы, утеплитель, сама стяжка) уменьшают высоту помещения как минимум на 10 см. Это число будет больше, если трубопровод укладывается в металлические пластины. Для обустройства стяжки обычный раствор не подойдет: необходимо дополнительно использовать пластификаторы, чтобы получить эластичную смесь. В противном случае возможно растрескивание уже готовой поверхности. Примерная норма добавления пластификатора при толщине стяжки в 7 см – 0,2 л/кв.м (точный расход указывается на упаковке).

Максимальную надежность водяного теплого пола обеспечат только пластиковые трубы. Но здесь тоже есть важный момент: материал изготовления должен быть рассчитан на высокую температуру, т.е. необходимо устанавливать трубы, рассчитанные на горячее водоснабжение. При монтаже нужно использовать цельную пластиковую или металлопластиковую трубу диаметром 16-20 мм. Промежуток между двумя трубами должен составлять 10-30 см. Основные требования к ним:

  • высокое качество (проверенный производитель);
  • абсолютная герметичность;
  • слой защиты, препятствующий кислородной диффузии;
  • теплопроводность – до 0,43 Вт/мК;
  • коэффициент линейного расширения – не более 0,025 мм/мК.

Термоизоляционные материалы

Для теплоизоляции обычно используют пенопласт или его усовершенствованный вариант – экструдированный пенополистирол. Есть и специализированный материал – терамплен, представляющий собой утеплитель с готовой разметкой для труб, на который наклеена фольга. Теплоизоляционный слой должен иметь толщину не менее 2,2 см, а если помещение не отапливается, то не менее 3 см. При укладке теплоизоляции между нагревательными пластинами и стенами прокладывают тонкий пенопласт или демпферную ленту, это поможет избежать образования тепловых мостиков.

Система регулирования и управления

Бесперебойную работу теплого пола обеспечивает специальное оборудование, среди которого одно из главных мест занимает коллектор и расходомеры. Устройство изготавливается из нержавеющей стали и предназначено для распределения теплоносителя. Каждый отопительный контур имеет свой счетчик, позволяющий регулировать количество воды, объем которой можно проверить по смотровому окошку (средняя скорость потока – 0,5-50 л/мин). В комплект оборудования также входят шаровые краны, подключающие и отключающие магистраль и сервопривод, открывающий и закрывающий отопительный контур.

Важную роль в системе теплого пола играет насосно-смесительный блок, стабилизирующий температуру теплоносителя на больших площадях (например, в загородном коттедже). Регулирование температуры происходит за счет подмешивания теплой воды из главной магистрали. В насосно-смесительный блок входит:

  • 3-ходовой вентиль;
  • регулятор температуры (включая накладной датчик и теплопроводный цоколь);
  • циркуляционный насос с электронным регулятором мощности.

Распределитель контура и центральный узел регулировки температуры теплоносителя помещаются в коллекторный шкаф, состоящий из монтажной рамы (используется листовая сталь), дверцы, запираемой поворотным ключом. Стенки шкафа по бокам имеют готовые отверстия под трубопровод (обратный и подающий).

Напольное покрытие для греющего пола

Одним из оптимальных вариантов покрытия для теплого пола является керамическая плитка. Этот материал имеет хорошую теплопроводность, стоек к истиранию, не подвергается деформации при резких перепадах температуры, влажности. Максимальный комфорт достигается при толщине плитки не более 30 мм. Однако если плитка хорошо подходит для обустройства теплого пола в ванной комнате, то для гостиной и иных помещений все же предпочтительнее деревянное покрытие. Чаще всего используют ламинат, предназначенный для обустройства греющих полов. Если планируется обустроить пол линолеумом или каким-либо текстильным покрытием, то материал необходимо клеить специальным термостойким составом.

Водяной пол – довольно сложная конструкция, предполагающая в ее обустройстве участие специалистов.

Однако конечный результат с лихвой окупит все издержки и обеспечит комфорт в доме практически на все время эксплуатации здания.
