Воздуховоды гофрированные для вентиляции – особенности выбора

Воздуховоды гофрированные для вентиляции – особенности выбора

В состав работающей системы вентиляции во многих случаях входят воздуховоды. Без них трудно подать или убрать воздух из нужной зоны или помещения. Для этого, в том числе используют и гофрированные воздуховоды для вентиляции и кондиционирования зданий и помещений разного назначения.

Они отличаются сферой применения, составом и толщиной стенки, условиями эксплуатации. Какой тип гофры, и в каких условиях лучше выбрать?

Для распределения воздуха в системах вентиляции используют несколько типов воздуховодов. Чаще всего используются и производятся в промышленных масштабах по всему миру:

  • стальные;
  • жесткие пластмассовые;
  • гибкие (гофрированные) из разных материалов;
  • текстильные.

Каждый тип обладает особенностями, которые позволяют использовать их в разных ситуациях. Изделия из оцинкованной стали удобно производить даже в небольшой мастерской. Это популярный, но достаточно дорогой вид.

Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа

Популярные типы воздуховодов.

Пластмассовые дешевле, выпускаются в небольшом ассортименте типоразмеров и требуют промышленного производства.
Тканевые (текстильные) применяют в некоторых системах приточной вентиляции. Воздуховоды гофрированные для вентиляции производят с алюминиевым и полимерным покрытием и условно разделяют на такие подвиды:

  • полугибкие;
  • гибкие.

Чем они отличаются друг от друга?

Полугибкие трубы

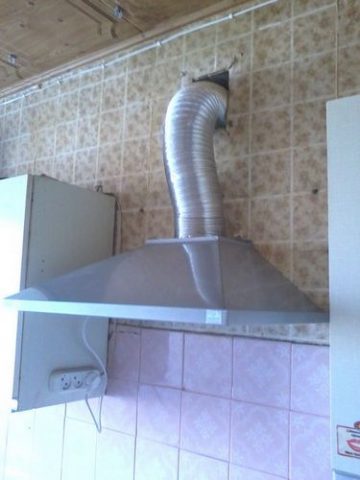

Гофрированные воздуховоды для вентиляции такого типа производят спирально-навивным методом из лент алюминия, нержавеющей или оцинкованной стали. Это достаточно гибкое изделие выпускают и поставляют на рынок в сжатом состоянии с возможностью растяжения в пределах установленного размера. Чаще всего они бывают длиной до 3 м в сжатом состоянии и растягиваются в два – три раза. Отличие от гибких моделей заключается в том, что после растяжения их невозможно без деформации материала вернуть в первоначальное состояние.

Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа

Полугибкий гофрированный воздуховод — фото.

Изделия классифицируются по параметрам:

  • диаметр;
  • материал, из которого изготовлено изделие;
  • толщина стенки;
  • количество слоев;
  • максимальные скорость потока и давление в сети;
  • допустимый радиус изгиба;
  • диапазон температуры.

Полугибкие гофрированные воздуховоды удобно использовать на не небольших участках систем вентиляции или для дымоходов. Их подключают к бытовым газовым колонкам и котлам для отвода продуктов сгорания. Гофрированные полугибкие трубы поставляют на рынок разные производители вентиляционного оборудования. К примеру, в ассортименте компании «Вентс» они представлены такими изделиями:

Марка Материал Диаметр D, мм Длина, м Диапазон температур, °С Сферы применения
Алювент М (Н, Ц, Д) Алюминий 80–315

1,0–6,0 от -30 до +250 Приточная и вытяжная вентиляция
Термовент Н, Ц Оцинкованная сталь 80–315

1,0–6,0 от -30 до +700 Прочная и вытяжная вентиляция, воздушное отопление, отвод горячих газов, дымоудаление
Термовент Н Нержавеющая сталь 80–315

1,0–6,0 от -30 до +700
Термовент Аэро Нержавеющая сталь 80–400 1,0–6,0 от -30 до +800
Термовент Флекс Нержавеющая сталь 50–400 1,0–6,0 от -30 до +800
Термовент Аэро Флекс (двухслойные) Нержавеющая сталь 50–400 1,0–6,0 от -30 до +800

Типы гибких воздуховодов

Гибкие гофрированные трубы для систем вентиляции, в отличие от полугибких, можно растягивать и возвращать в исходное положение без ухудшения характеристик. Они состоят из спирального стального проволочного каркаса, на который натянута фольга или полимерная пленка (или их комбинация). В качестве материала используется:

  • алюминиевая фольга;
  • ПВХ;
  • пленка из полиэстера;
  • пленка из полиуретана.
Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа

Гибкий воздуховод в растянутом положении.

Рассмотрим виды и размеры таких воздуховодов на примере продукции американской компании ATCO. Все гибкие гофрированные воздуховоды разделяют на два типа:

  1. С термоизоляцией.
  2. Без термоизоляции.

Изоляция применяется для ограничения теплопередачи между воздухом внутри воздуховода и окружающей средой. Кроме этого, она ограничивает распространение шума. В качестве изоляции применяется минеральная или стекловата.

Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа

Гибкий изолированный воздуховод.

Компанией ATCO Rubber Products Inc. выпускаются изделия таких серий:

Марка Материал Диаметр, дюйм (мм) Длина, м Диапазон температур эксплуатации, °С
ATCO ATR-110 (без изоляции) Алюминиевая фольга и пленка из полиэстера (в общем 4 слоя) 4″–20″ (100-500) 7,6 от -29 до +82
ATCO ATR-111 (в изоляции) Воздуховод ATCO ATR-110 покрытый минеральной ватой и армированной пленкой из полиэстера 4″–20″ (100-500) 7,6 от -29 до +82
ATCO ATR-500 (без изоляции) Алюминиевая фольга и пленка из полиэстера (в общем 2 слоя) 4″–20″ (100-500) 7,6 от -29 до +82
ATCO Superflex и ATCO Sono Superflex (изолированные) Изолированные минеральной ватой изделия из полиэстера с алюминиевым напылением (у модели Sono Superflex внутренняя поверхность перфорирована для уменьшения шума) 4″–20″ (100-500) 7,6 от -29 до +82

Выбор гофрированных воздуховодов

Гофрированные воздуховоды для вентиляции подбираются исходя из условий эксплуатации. Если это вытяжная вентиляция внутри помещения, то удобно использовать неизолированные изделия. Они дешевле и удовлетворяют требуемым условиям. В системах приточной вентиляции с подогревом или охлаждением применяют воздуховоды с изоляцией. Это помогает уменьшить потери тепла, особенно если ветка проходит в холодном помещении или по улице.

Для удаления продуктов сгорания и горячих газов устанавливают полугибкие воздуховоды с высокой температурой эксплуатации. Такие гофры нерационально использовать для систем вентиляции с большой протяженностью из-за неудобства монтажа.

Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа

Лента алюминиевая.

Рекомендации по монтажу гофрированных воздуховодов

В качестве комплектующих для монтажа гибких и полугибких гофрированных труб для вентиляции используют:

  • металлические хомуты разного диаметра;
Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа
  • нейлоновые самозатягивающиеся хомуты;
Воздуховоды гофрированные для вентиляции – особенности выбора и монтажа
  • алюминиевая лента со слоем клея.

Для беспроблемной эксплуатации гофрированных воздуховодов в системе вентиляции рекомендуется соблюдать правила монтажа:

  • для подсоединения к фасонным элементам используют металлические или пластиковые хомуты и самоклеящуюся алюминиевую ленту (скотч);
  • поверхность, на которую наносится герметик, должна быть сухой и без загрязнений;
  • ленту крепят на расстоянии около 50 мм в каждую сторону от стыка;
  • необходимо следить за целостностью поверхности гофрированной трубы (материал можно по неосторожности повредить ножом или другим острым предметом), если это произошло – заклейте место разрыва лентой;
  • для крепления труб, по которым проходят горячие газы, лучше используют металлические хомуты;
  • перед монтажом гофрированную трубу полностью растягивают и устанавливают только в таком виде;
  • расстояние между точками крепления при горизонтальном подвешивании трубы колеблется от 1,5 до 3,0 м (при соблюдении максимального провисания до 50 мм/м);
  • при вертикальном креплении расстояние между хомутами устанавливают 1,0–1,8 м;
  • не допускается превышение паспортных радиусов поворотов;
  • изолированные изделия требуют фиксации, как внутренней гофры, так и защитной пленки над изоляцией;
  • соблюдать все дополнительные требования для устанавливаемого типа продукции, указанные в документации.

Если планируется использование гофрированных труб для длинных участков сети, рекомендуется поменять их на стальные или пластиковые воздуховоды, так как гибкие обладают повышенным аэродинамическим сопротивлением.

Правильный выбор типа и материала гофрированных вентиляционных труб позволит применить их во многих ситуациях, главное соблюдать правила использования и монтажа изделий.
