Классификация воздушных линий электропередач

Многочисленные провода, тянущиеся от электростанций и подстанций, предназначенные для передачи электротока на разные расстояния – называются линиями электропередач.

Виды линий

Электропровода прокладываются двумя следующими способами:

• кабельным;
• воздушным.

Стоит заметить, помимо тока, провода электропередачи поставляют высокочастотные сигналы, необходимые для подачи телеметрических данных, поступления сигналов противоаварийной автоматики и релейной защиты, управления диспетчерами разными сферами отраслей. В настоящий момент на линии насчитывается около 60 000высокочастотных каналов.

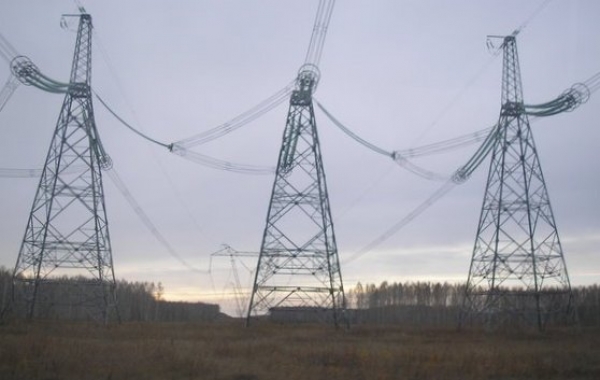

Воздушные электролинии

Воздушные электропередачи (ВЛ) – устройства, размещенные на открытом воздухе (с помощью столбов, на конструкциях мостов, на железной дороге по путепроводам).

Таким образом, ВЛ – это провода, проложенные по воздуху и закрепленные на кронштейнах или изоляторах.

Для того, чтобы провести воздушную электролинию нужны следующие элементы:

• провода;
• устройства, которые не позволяют проводам соприкоснуться со сторонними деталями опор – траверсы;
• изоляторы;
• опорные конструкции;
• контур заземления;
• разрядники;
• молниеотводные элементы.

К воздушным линиям можно отнести и оптоволоконные кабели, которые подают высокочастотные сигналы.

Проектирование, сооружение и особенности возводимых опор закреплены правилами устройств электроустановок (ПУЭ) и сопровождаются строительными правилами и нормами (СНиП). Возведением линий занимаются компании, которые специализируются на электроснабжении.

Кабельные ЛЭП

Несколько линий, расположенных поблизости друг от друга в параллельном направлении являются кабельным ЛЭП. В отличие от воздушных, они хорошо заизолированы.

Существует три типа кабельных линий:

• подземные;
• расположенные на сооружениях;
• подводные.

Рассмотрим кабельные ЛЭП относительно сооружений. :

• специальные кабельные туннели, где люди могут свободно передвигаться, прокладывая и обслуживая кабель, закрепленный на опорах;
• углубленные в землю, проведенные под напольным покрытием или перекрытиями кабельные каналы. В случае необходимости проведения каких-то работ перекрытия демонтируются;
• проходная кабельная шахта, оснащенная лестницей, выглядит, как вертикальный коридор, имеющий прямоугольное сечение. Чтобы получить доступ к проводам, необходимо вскрывать стенку сооружения.

Помимо вышеперечисленных возведений, кабельный ЛЭП протягивается: в специальных кабельных этажах, в блоках для кабеля, в зазорах между плит, а также камерах, эстакадах и галереях.

Для кабельных ЛЭП предусмотрена изоляция двух основных видов:

• твердая (оплетки, изготовленные из полимеров);
• жидкостная (нефтяное масло).

Оба варианта прокладки ЛЭП являются повсеместными, и каждый из них имеет ряд преимуществ. Большой минус обоих линий электропередач – они требуют больших финансовых затрат при возведении. Более подробную информацию о линиях электропередач можно посмотреть на сайте опора-лэп.рф.

В современных условиях наибольшее предпочтение отдается оптоволоконным проводам.
