Станок для заточки цепей бензопил своими руками

Бензопила очень функциональный и полезный инструмент, когда необходим распил древесины в больших объемах, да и у каждого порядочного садовника и дачника, наверняка есть такой прибор. Дачники не пользуются бензопилой ежедневно, поэтому объективно оценить состояние цепи и степень ее заточки удается только тогда, когда необходимо отпилить большой сук или перерезать пару кубометров дров.

Поскольку это не предмет первой необходимости на дачном участке, то многие относятся к заточке цепи бензопилы не так ответственно, как положено. Покупать оборудование для заточки цепи экономически нецелесообразно, поэтому изготовить станок для заточки цепей бензопил своими руками – едва ли не единственный выход, не считая замены цепи.

Симптоматика затупления режущей цепи

Прежде чем затачивать цепь и тратить время, убедимся в том, что цепь действительно затупилась настолько, что ее необходимо заправлять. Если:

• пиление проходит дольше, чем обычно;
• вы прилагаете значительно больше усилий при распиловке;
• стружка, которая образуется при распиловке темного цвета,пригорелая, мелкая;
• нагрузка на двигатель выше, чем обычно —

тогда цепь требует заточки. При бытовом использовании бензопилы заточку цепи проводят ежемесячно, а при усиленном использовании – как можно чаще. Лесорубы затачивают свои цепи ежедневно.

Особенности конструкции цепи для бензопилы

Заточка цепи бензопилы в принципе, не сложнее заточки любого другого инструмента, но здесь без специальных приспособлений не обойтись. Сначала посмотрим, как устроена цепь и какие плоскости подлежат заточке.

Зуб цепи имеет сложную геометрию – боковая и верхняя режущие кромки расположены под разными углами, что вызывает трудности при заточке. По принципу работы цепь можно представить себе, как множество маленьких рубанков, соединенных между собой друг за другом, а толщина стружки регулируется ограничителем и зависит от того, для какого материала вы настраиваете цепь – для мягкого или для твердого дерева.

Своевременная заточка цепи бензопилы важна еще и потому, что чем раньше мы заточим цепь, тем меньше материала нужно будет с нее спиливать и тем дольше она прослужит. Поэтому при первых признаках затупления, цепь необходимо затачивать.

Станки для заточки цепи

Традиционно, цепи затачивают обычными напильниками и системой направляющих, но раз мы поставили себе цель заточить ее на станке, тогда рассмотрим подробнее о том, как это сделать и какие бывают заточные станки для цепей.

Заточку цепи напильником можно проводить не каждый раз, так как со временем теряется геометрия зуба. Поэтому от применения станка нам все равно отказаться не удастся. Станок имеет сложную конструкцию и позволяет филигранно заправить цепь с нетронутыми параметрами всех режущих зубьев.

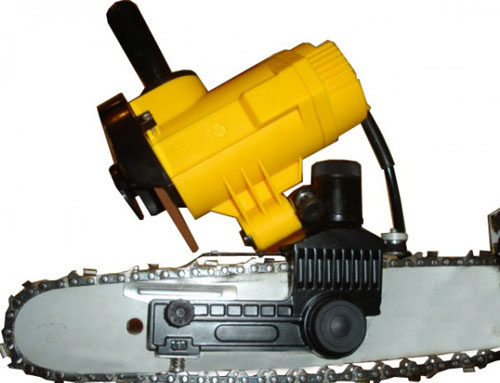

Мобильный станок

Все станки для заточки цепей делят на стационарные и мобильные. Мобильные имеют небольшой вес, вследствие этого при заточке одеваются прямо на шину пилы. Эти станки помогают максимально точно направить заточной инструмент и избежать даже малейших погрешностей в углах заточки. Рассмотрим последовательность и порядок операций при заточке ручным мобильным станком (советуем также почитать Напильник для заточки цепи бензопилы).

1.  Ослабляем зажим цепи.
2.  Устанавливаем цепь так, чтобы звенья смотрели в сторону заточного полотна.
3.  Выставляем угол, под которым будет происходить заточка.
4.  Затачиваем зубья цепи, меняя направление движения заточного полотна от зуба к зубу.

Основная часть мобильных станков похожа на обычную лучковую пилу, только полотно заменил круглый напильник. Ценность такого способа в том, что при правке цепи мы ровняем все режущие кромки под один, единый для всей цепи размер, по одному зубу, по которому мы изначально настроили ручной станок. Заточку производим несколькими движениями, приступая затем к следующему зубу, при этом все настройки сохраняются, и у нас получается цепь с идеально заточенными зубьями.

Изготовить такой станок для заточки цепей бензопил своими руками чрезвычайно сложно без необходимого фрезерного и токарного оборудования, но возможно. Путем подбора необходимых креплений и фиксаторов, которые обеспечат нужную точность. Насколько это целесообразно – другой вопрос, так как мобильный станок не дорог и продается в каждом магазине с инструментом.

Стационарный станок

Стационарный станок очень прост в эксплуатации, удобен в настройках, но очень сложен по конструкции. Его применение оправдано только в том случае, если вы держите мастерскую по заточке цепей. Но пользоваться им действительно очень удобно – достаточно правильно задать начальные параметры, подвести диск к затачиваемой кромке и запустить станок. Остальное он сделает сам. Есть даже модели, которые автоматически зажимают тиски при подводке заточного диска.
