Технические характеристики Кабеля КГ

Технические характеристики Кабеля КГ

Аббревиатура «КГ» в названии изделия имеет расшифровку — «кабель гибкий». Кабель применяется довольно широко. Как правило, его используют в сварочных аппаратах и в электрической разводке. На рынке он представлен в вариантах провода с количеством жил от одной до четырех.

Напряжение, на которое рассчитан кабель: 380 — 660 вольт.

Конструкция

Кабель КГ состоит из провода и оболочки

Провод скручен из медной проволоки, имеющей пятый класс изгибаемости, что является довольно высоким показателем и гарантирует значительное число сгибов.

Оболочка состоит из резины (РТИ-1 или РТИ-2) и является изоляцией. Между медными жилами и резиновой оплеткой кабеля кроме того проложена изоляция из полиетилентерфтала с целью предотвращения слипания частей изделия при нагревании в процессе эксплуатации.

Жилы также имеют резиновую оболочку. Ее вид зависит от условий эксплуатации в умеренном (РШТ – 2) или холодном (РШТ – 2ХЛ) климате. В тропическом климате рекомендуется использовать вариант изделия с антисептиком.

Кроме того, имеется модификация кабеля с оболочкой не из резины, а из ПВХ, обозначаемая как «КГВВ». Данное изделие отличается более гибким температурным режимом, более высоким возможным напряжением (1000 вольт при переменном токе и 1500 при постоянном) и увеличенным сроком службы.

Маркировка

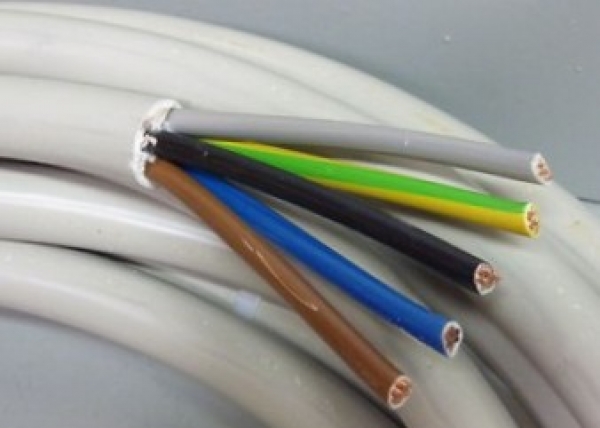

Различные производители используют маркировку жил цифрами или цветом. В случае с цифровой маркировкой используются цифры от 1 до 5 в зависимости от количества жил, контур заземления в таком случае обозначен как 0. Во втором случае в маркировке применяют черный, коричневый и голубой цвета, а заземление обозначается желто-зеленым цветом.

В зависимости от условий эксплуатации, используется и буквенная маркировка кабеля:

  1. «ХЛ» — предназначен для эксплуатации в холодном климате;
  2. «Т» — предназначен для эксплуатации в тропическом климате;
  3. «КГн» — изоляция выполнена из негорючего материала.

Размеры кабеля

В зависимости от количества жил, кабель имеет различное сечение.

  1. одножильный кабель имеет сечение от 2,5 до 50 мм2;
  2. кабели с двумя и тремя жилами — от 1 до 150 мм2;
  3. четырехжильный – от 1 до 95мм2;
  4. пятижильный – от 1 до 25 мм2.

В зависимости от сечения Кабель КГ имеет различную длину:

  1. при сечении от 1 до 35 мм2 – длина до 150м;
  2. при сечении от 35 до 120мм2 – длина до 125м;
  3. при сечении 150 мм2 — длина 100м.

Достоинства

Сильными сторонами Кабеля КГ являются:

  1. возможность использования в условиях 100% влажности;
  2. высокая гибкость;
  3. возможность использования в условиях высокой вибрации.

Существуют и ограничения при эксплуатации:

  1. напряжение должно быть не выше 660 вольт при переменном токе и не выше 1000 вольт при постоянном токе (не относится к КГВВ);
  2. частота колебаний при использовании переменного тока должна быть не выше 400 ГЦ;
  3. сила тока не может превышать 630 ампер.

Большой популярностью пользуется кабель КГ цена на который зависит от качества, метража и предлагаемого срока службы.
