Тепловой насос воздух-воздух: принцип работы, преимущества

Тепловой насос воздух-воздух: принцип работы, преимущества

Одной из разновидностей тепловых насосов, имеющих простую конструкцию, является тепловой насос воздух-воздух. Принцип работы насоса схож с принципом действия геотермального теплового насоса.

Разница заключается в том, что отбор тепла происходит не из грунта или воды, а из наружных воздушных масс. Соответственно, отопление здания происходит путём нагрева воздуха в помещениях.

Можно сказать, что тепловой насос воздух-воздух – это кондиционер наоборот. В этом и заключается основное достоинство теплового насоса воздух-воздух – для его установки и эксплуатации не требуется бурение скважин и прокладка подземного контура.

Если в силу ряда причин нет возможности проложить контур подземного теплообменника для отбора тепла (отсутствует финансовая возможность, не хватает места на участке для горизонтальной укладки, отсутствуют грунтовые воды под участком или нет озера рядом с ним, наличие гранитного пласта на небольших глубинах) – тепловой насос типа воздух-воздух будет наиболее приемлемым вариантом решения экономного и экологически чистого отопления.

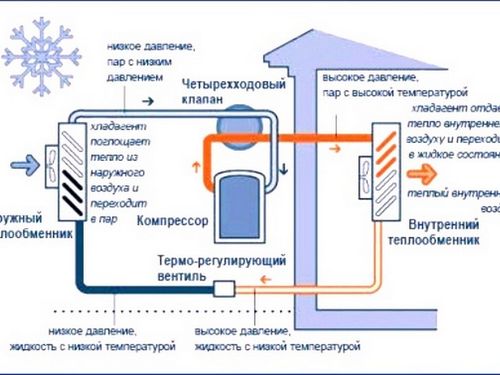

Устройство и принцип работы теплового насоса воздух-воздух

Тепловой насос типа воздух-воздух состоит из наружного и внутреннего блоков. Наружный, он же испарительный блок, размещается снаружи здания. Именно с его помощью из наружного воздуха извлекается тепло. Это тепло нагревает хладагент, который вскипает, переходя в газообразное состояние. Затем компрессор сжимает этот газ, значительно повышая его температуру. Тепло сжатого газа передаётся в конденсатор (внутренний блок), который находится внутри помещения. Конденсатор отдаёт тепло воздуху внутри помещения. Этот процесс происходит непрерывно и контролируется автоматически до тех пор, пока не будет достигнута заданная температура в помещении.

Если есть необходимость в обогреве нескольких помещений или одного большого, то в этом случае используются различные системы распределения и подачи тёплого воздуха.

В силу того, что тепловые насосы данного типа нагревают лишь воздух в помещениях (происходит прямой нагрев воздуха), то такие теплонасосы можно использовать только для отопления. То есть, для подогрева воды в ванной или кухне необходимо предусмотреть иные решения.

Плюсы использования

Положительным моментом теплового насоса типа воздух-воздух, по сравнению с насосом воздух-вода, является низкая температура воздуха, которая проходит через теплообменник конденсатора. Проще говоря, если для теплонасосов типа воздух-вода для качественного отопления требуется нагрев теплоносителя (воды) до достаточно высоких температур, то в случае использования теплового насоса воздух-воздух требуемая температура нагрева воздуха значительно ниже. Тем более что коэффициент эффективности теплового насоса тем выше, чем меньше разница между температурой источника тепла и температурой в отопительной системе.

Основные преимущества теплового насоса типа воздух-воздух:

  • простота конструкции, монтажа и эксплуатации – для установки таких теплонасосов нет необходимости в буровых работах, прокладывании сложных коммуникаций, отведении специальных помещений и прочее
  • возможность установки практически в любой климатической зоне
  • теплонасосы такого типа можно установить в уже построенном доме с имеющейся традиционной системой отопления, тем самым достигнув значительной экономии средств на отоплении. Установка потребует минимального изменения и вмешательства в существующий дизайн
  • имеют наименьшую стоимость и наименьший срок окупаемости, по сравнению с другими типами теплонасосов
  • низкое энергопотребление
  • автономность, компактность и бесшумность работы
  • в летнее время тепловые насосы типа воздух-воздух можно переключать на режим охлаждения, а наличие высокоэффективных воздушных фильтров поможет создать в помещениях требуемый микроклимат.

Недостатки теплового насоса воздух-воздух

К сожалению, тепловые насосы типа воздух-воздух имеют и свои недостатки. К одним из них относится зависимость величины производительности от колебаний температуры наружного воздуха.

Тепловой насос воздух-воздух: принцип работы, преимущества, недостатки

При температуре наружного воздуха 0°С коэффициент энергоэффективности теплонасоса падает до уровня 2-2,5, то есть на 1 кВт затраченной энергии, будет произведено 2-2,5 кВт тепла.

Для сравнения, при более высокой температуре эти теплонасосы имеют коэффициент энергоэффективности 3-4. А при падении температуры до -20°С коэффициент энергоэффективности падает до 1. То есть, появляется необходимость производить обогрев помещения другими средствами. Хотя, на сегодняшний момент есть производители с всемирно известными именами, которые предлагают тепловые насосы воздух-воздух, способные эффективно работать при температуре до -25°С.
