Этапы проектирования и разметки фундамента

Основой любого строения является фундамент. Он должен выдерживать вес всей конструкции сооружения и распределять равномерно нагрузки от здания на грунт.

Если разметка и конструкция фундамента выполнена с соблюдением общепринятых правил, здание будет устойчиво и осадка произойдёт равномерно и незначительно.

Выбирая участок под строительство, следует принять во внимание следующее:

• Удобство подключиться к основным коммуникациям (воде, теплу, канализации, газу и электричеству).
• Есть ли хорошие подъездные пути к строительной площадке.
• Как построенное здание будет располагаться по сторонам света.

Исходные условия и этапы проектирования фундамента

Изначально в проект устройства фундамента должно быть заложено условие долговечности и прочности конструкции. Необходимо учесть уровень грунтовых вод и характеристики грунта. Расчетная осадка здания не должна превышать установленных норм.

Этапы проекта включают:

• Выбор конструкции и вида фундамента (ленточный, столбчатый или свайный).
• Какой материал применять для тела фундамента.
• Определение размеров и конфигурации элементов фундамента (глубину заложения, размер подошвы и способы гидроизоляции).
• Учёт величины расчётной осадки.
• Расчёт сейсмоустойчивости для особых районов.

Разметка фундамента дома

Прежде чем приступить к разметке фундамента своими руками под сооружение, необходимо выровнять строительную площадку. Не должны быть даже небольшие неровности, уклоны и углубления.

Несоблюдение этого правила приведёт к неравномерной осадке здания и недолговечности конструкции. Исключение возможно при строительстве дома на скальном и очень плотном грунте. Там возможно устройство прочного фундамента на склоне.

Для проведения разметки траншей под фундамент потребуются следующие инструменты и приспособления:

• Деревянные колышки.
• Мерная лента.
• Трассировочный шнур.
• Лазерный дальномер — нивелир.
• Строительный гидроуровень.

Этапы работы по разметке

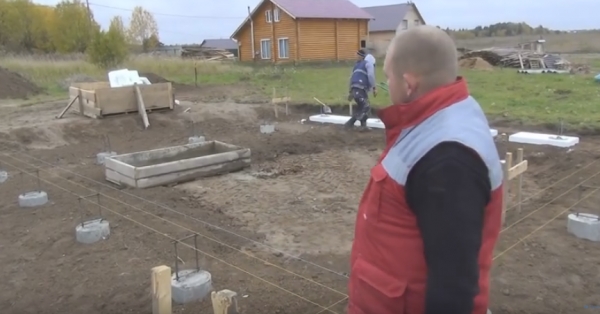

Вначале необходимо определить точки углов дома на участке. Следует соблюсти условие параллельности расположения будущих стен здания к границам соседних строений так, чтобы остался свободный промежуток не менее трёх метров. Это основное требование пожарной безопасности.

Траншея отрывается, привязываясь к ориентирам – колышкам по углам и трассировочному шнуру. С помощью гидроуровня и нивелира добываются идеально горизонтальной песчаной подушки под фундамент.

После разметки и отрывки траншей под фундамент, следует произвести контрольные замеры. Можно использовать мерную рулетку и проверить длину по диагоналям. Если эти величины равны, то углы траншеи будут прямыми. От качества правильной закладки фундамента и точности расчёта будет зависеть вертикальность стен и все характеристики конструкции дома.

Качественные работы по разметке фундамента это основное требование в строительстве. После определения внешних углов здания проводят разметку внутренних несущих стен и перегородок.
