Теплый пол в бане: электрический и водяной варианты

Теплый пол в бане: электрический и водяной варианты

Банный пол с системой подогрева – полезное дополнение, формирующее оптимальный микроклимат, благоприятный для принятия гигиенических и целебных процедур. Работа «подпольной» обогревательной сети обеспечит идеальное просушивание банных помещений между посещениями, как следствие, продлит сроки службы нижних перекрытий и отделки. Организация системы – удовольствие не из разряда дешевых и простых способов, создающих дополнительный комфорт. Устраивать или нет теплый пол в бане, решать самому владельцу. Мы расскажем о специфических отличиях и технологических особенностях.

Содержание:

  • Какие варианты устройства возможны?
  • Устройство банных теплых полов
    • Система с электрическим кабелем
    • Монтаж пленочного теплого пола
    • Специфика сооружения водяного пола

Какие варианты устройства возможны?

Согласно обобщенной классификации системы обогрева банного пола делятся на два типа.

  • Замкнутый трубопроводный контур, по которому циркулирует подгоняемый насосом жидкий теплоноситель. В основном функцию теплоносителя выполняет обычная вода, но заменить ее может антифриз, водный раствор антифриза, этиленгликоль и др.
  • Электрическая система, для сооружения которой в бане применяют преимущественно фабричные «кабельные полы» или пленочные инфракрасные маты.

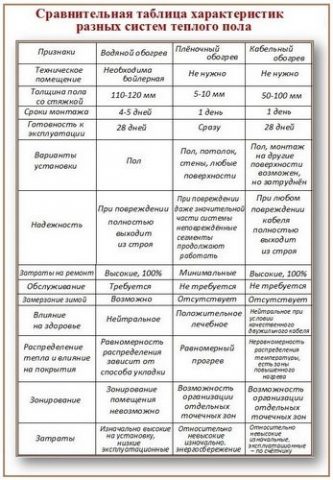

У каждого из вариантов есть увесистые плюсы и убедительные минусы. Для устройства водяной системы необходим котел, как обязательная составляющая насос, пластиковые или медные трубы, масса арматуры. Стоить воплощение идеи будет немало, но за счет сокращения эксплуатационных затрат в течение пяти-шести лет отобьет расходы и обозначит экономические преимущества над электрическим полом. Организация кабельного или инфракрасного подогрева обойдется значительно дешевле, но не нужно забывать о стабильном росте тарифов за энергоноситель.

Без строительных навыков самостоятельно соорудить контур с циркулирующей нагретой водой довольно сложно, потребуются расчеты и проектирование. Еще сложнее найти место протечки, если водяной теплый пол в баню устраивался в бетонной стяжке. В случае ремонта придется все демонтировать и устанавливать новую систему. Кабельный подогрев в монтаже немного проще, но по аспектам ремонтопригодности аналогичен водяному варианту. Проблем не будет с монтажом инфракрасных матов, да и ремонтов тоже. Если выйдет из строя отдельный элемент, остальные все равно будут работать. К тому же пленочный вариант требует самой узкой стяжки, остальные отнимут больше пространства.

Устройство банных теплых полов

У способов организации банных «подпольных» систем есть общие правила и есть специфические различия. Почти все теплые полы для бани укладывают на теплоизолирующий материал, затем выравнивают цементно-песчаной или «сухой» стяжкой, поверх которой укладывают лицевое покрытие. Опытные строители рекомендуют кроме теплоизоляционного слоя использовать еще и гидроизоляцию.

Она предотвратит образование конденсата в многослойной конструкции в период работы теплых полов. Гидроизоляцией может служить обычная полиэтиленовая толстая пленка, утеплителем минеральная вата, пенополистирол, керамзит или прогрессивный теплоизоляционный материал – пенофол с фольгированной стороной и самоклеящимся слоем.

Система с электрическим кабелем

Визуально кабель электрической системы обогрева не отличается от провода, передающего телесигнал. Различия в функциональном назначении. Работа нагревающего кабеля заключается в преобразовании электрической энергии в тепло и в равномерном распределении его по охваченному контуром периметру. Основная характеристика кабельного пола – удельное тепловыделение, измеряемое в Вт/м. Продукция разных производителей может поставлять тепловой энергии на 1 м² обогреваемой площади от 150 Вт до 400 Вт. Для обустройства бани не советуют выбирать изделия с показателями более 250 Вт. Причем, следует учесть, что данное значение ряд производителей указывает в единицах поставки тепла одним погонным метром провода, а не «квадратометровым» показателем. Встраиваемые термостаты предоставляют возможность регулировать мощность подачи тепловой энергии и скорость обогрева банных помещений. Для контроля режима работы кабельные варианты теплых полов оснащаются датчиками температуры.

Теплый пол в бане: электрический и водяной варианты

Обратите внимание. Кабель электрического пола может быть одно или двухжильным. Электромагнитное излучение одножильного варианта примерно в пять раз больше данного параметра двухжильного провода. Однако даже самый высокий показатель находится в пределах допустимых значений. Двужильный проще в укладке, так как не требует подведения второго его конца к термостату.

Если укладка кабельного пола производится на деревянную поверхность, особое внимание следует уделить критериям пожарной безопасности. Древесину необходимо обработать антипиренами, несмотря на то, что между ней и проводом не будет прямого контакта. Изоляционный слой кабельного пола необходимо тщательно проверить, все стыки и соединения безукоризненно заизолировать. Перед монтажом на любой тип основания сопротивление токопроводящих жилах надо измерить.

Желающим обустроить баню электрическим нагревательным контуром производители предлагают полезные приспособления  – монтажную сетку и специальные направляющие с крепежными устройствами. Направляющие помогут уложить кабель с точным соблюдением предельных расстояний, рекомендованных изготовителем и регламентированных строительными нормативами.

Внимание. Между стеной и кабелем электрического пола по периметру должен быть выдержан отступ 5 см. Минимальное расстояние между витками обозначено в техпаспорте, сокращать минимум запрещено. Расстояние от любых нагревательных приборов не менее 10 см.

Нагревательный провод нужно укладывать равномерно, не допустимы сильные натяжения и перегибы. Допущенные при укладке ошибки, несоблюдение расстояний повлекут перегрев, создадут риск короткого замыкания.

Монтаж всех составляющих электрического пола необходимо выполнять, скрупулезно следуя правилам, указанным в инструктаже изготовителя. После укладки и тестирования работы системы оснащенную кабелем поверхность укрывают армирующей сеткой и заливают стяжкой. Цементно-песчаная прослойка будет набирать крепость 28 дней, после чего собственник бани сможет уложить поверх системы со стяжкой напольное покрытие.

Монтаж пленочного теплого пола

Самый оперативный и дешевый способ устройства дополнительного обогрева – инфракрасный электрический теплый пол в бане. Выпускаемая в рулонах термопленка легко укладывается, крепление полос с нагревательными элементами к основе осуществляется клейкой лентой или подобным незатейливым способом. Никакой выравнивающей цементной стяжки с долгосрочным выжиданием отвердевания.

Поверх инфракрасных матов после герметизации всех соединений сразу заливается плиточный клей и укладывается плитка из клинкера или керамогранита. Иногда напольное покрытие укладывают непосредственно на маты, но строители рекомендуют все же проложить между пленкой и напольной облицовкой изоляционно-выравнивающую прослойку.

Теплый пол в бане: электрический и водяной варианты

Инфракрасные полы герметичны и абсолютно электробезопасны. Огромный плюс – щадящий режим работы, позволяющий их использовать для сооружения полов с деревянными составляющими. Максимальная температура их нагрева 45º, что весьма благоприятно для человека и для сохранения структуры натуральной органики. Монтаж ультратонкой инфракрасной пленки вместе со всеми изоляционными слоями отнимет пару сантиметров от высоты потолков. При устройстве стягивающей прослойки под напольное покрытие времени на работу уйдет не более 5 дней.

Специфика сооружения водяного пола

Способ укладки водяного пола определяют технические характеристики основы и предпочтения владельца бани. Существует два варианта:

  • бетонный тип укладки, по технологии и методам организации идентичный устройству электрических кабельных полов, но отличающийся большей толщиной из-за размера труб;
  • настильный тип, осуществляемый на специальную пенополистирольную или на деревянную основу, предпочитается владельцами бань, не желающих перегружать деревянные перекрытия и не слишком мощный фундамент тяжеловесной заливкой бетона.

Технология монтажа с заливкой бетонной стяжки – самый распространенный вариант, основным недостатком которого является слишком большой период ожидания «созревания» цементной смеси. В отличие от электрических полов трубопроводу, сооружаемому из пластиковых, медных или гофрированных длинномерных изделий, не страшны перегревы. Поэтому шаг укладки можно выбирать практически любой. Слишком близко располагать трубы нецелесообразно: трубопровод будит слишком длинным и дорогим, теплоноситель будет сильно остывать, достигая конечных точек. Но и дальше 40 см друг от друга витки водяного пола устанавливать не нужно, тогда обогрев полов в бане будет неэффективен.

Резких изгибов и изломов, мешающих циркуляции теплоносителя, быть не должно. Закрепить прокладываемый трубопровод можно с помощью хомутов и дюбелей. Можно проволокой крепить трубы на специальную арматурную сетку, установленную поверх изоляционного материала. Арматуру для укладки трубопровода нужно выбирать более мощную, чем для кабельного пола. Сейчас для установки теплых водяных полов выпускают специальные полистирольные плиты с бобышками для фиксации гибких труб. Они одновременно служат и теплоизоляцией и приспособлением для крепежа системы.

Проводить трубопровод можно по спирали или змейкой. Центр укладки змейки или спирали необязательно располагать в центральной точке помещения. Под предположительными местами расположения банной мебели трубы прокладывать не нужно, но возле проемов и наружных стен шаг укладки рекомендуют уменьшить, чтобы увеличить нагрев в зонах наибольших теплопотерь.

Теплый пол в бане: электрический и водяной варианты

Водяные системы подпольного обогрева оснащаются коллекторными шкафами, к ним подводятся оба конца трубопровода: и поставляющая нагретую воду сторона, и обратка. В шкафу также размещают запорные вентили, ручные или автоматические регулировочные приспособления.

Как перед заливкой бетона для стяжки в случае устройства водяного пола бетонного типа, так и перед выравниванием с помощью листовгипсокартона при настильном типе, следует провести опрессовку сооруженной системы. Выявить и устранить протечки в настильном полу будет значительно легче, чем в бетонном пироге. Хотя протечка в бетоне визуально проявиться не сразу, но даст о себе знать непременно.

Теплый пол в бане: электрический и водяной варианты

Нет строгих строительных регламентов, согласно которым теплый пол в бане устраивать вообще обязательно. Нет правил, согласно которым электрическими или водяными системами нужно оборудовать полы в банях целиком.

  • Безусловное лидерство за пленочными матами. Их проще и быстрее уложить. Без опыта можно сделать все своими руками.
  • С электрическим полом нужно будет повозиться. Монтаж непрост, но осуществим при желании. Минус его в стоимости энергоносителя, аппетиты у кабельных полов больше, чем у инфракрасных собратьев.
  • Водяная категория для экономных хозяев. Высоту потолков устройство водяного пола ощутимо сократит. Для организации потребуется или отдельная котельная в бане, или подводка к автономному водопроводу дома, или подключение к централизованной сети.

Все три варианта можно комбинировать или обеспечить дополнительным обогревом только проблемные помещения. Выбор способа и схемы – дело собственника, мы лишь осветили их различия.
